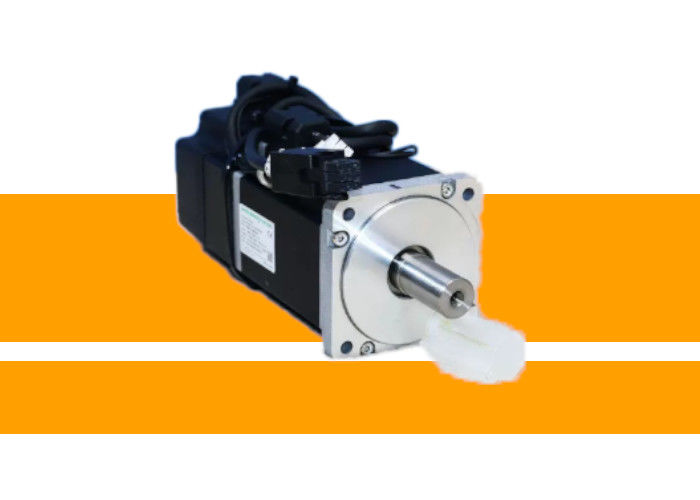

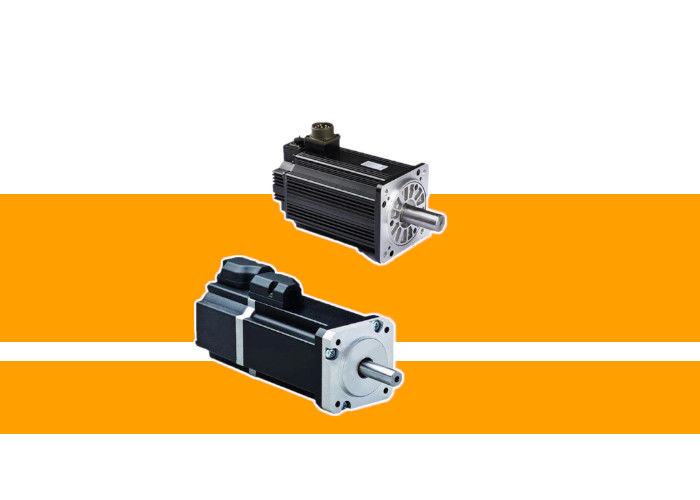

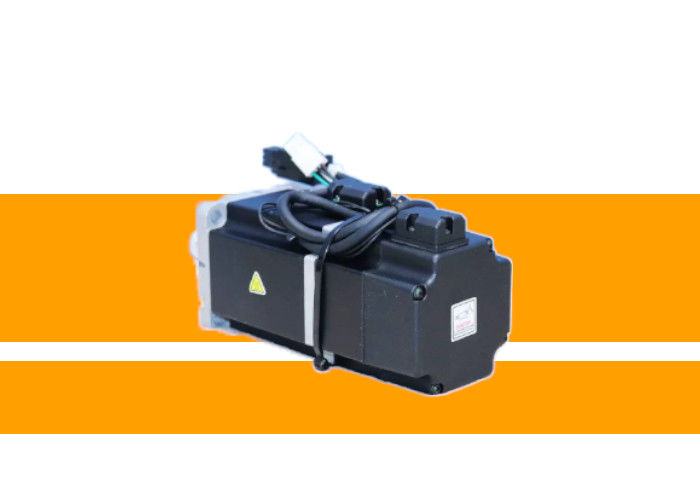

Servo-moteurs à courant alternatif de la série FR, utilisés pour le positionnement en douceur et précis des moteurs industriels dans les systèmes d'automatisation
-
Mettre en évidence
Moteurs industriels Servo moteur à courant alternatif
,Servo moteur à courant alternatif de positionnement lisse
,Servo moteur à courant alternatif de positionnement précis
-
ModèleSérie FR
-
Niveau de protectionPour la protection contre la corrosion
-
Alimentation d'entréePour les appareils électroniques
-
Lieu d'origineTaiwan
-
Numéro de modèleSérie FR
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Servo-moteurs à courant alternatif de la série FR, utilisés pour le positionnement en douceur et précis des moteurs industriels dans les systèmes d'automatisation
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
Servo-moteur universel: série FR
Le servo-moteur CA est un moteur rotatif universel à haute vitesse et à couple faible, souvent utilisé dans l'automatisation, les machines de traitement, les nageoires, les équipements d'inspection ou les machines à enroulement.
Combiné à un contrôle de servo-entraînement, il peut obtenir une réponse élevée, une accélération et une décélération élevées et une excellente stabilité de mouvement.Parallèlement à divers composants de transmission et à diverses options de moteur pour répondre aux différents besoins des clients.
- Moteur à aimants permanents à rotation interne
- Unité de commutation électronique sans balai
- Haute densité d'énergie
- haute efficacité
- Clés facultatives
- Fermeture du frein et de l'huile en option
Spécifications du modèle:
Paramètre technique:
Faible inertie, faible capacité
| Paramètre | 50 W | 100 W | 200 W | 400 W |
| Voltage d'entrée du conducteur (V) | Pour les appareils électroniques | |||
| Puissance de sortie (W) | 50 | 100 | 200 | 400 |
| Le couple nominal (N.m.) | 0.16 | 0.32 | 0.64 | 1.27 |
| Courant nominal (A) | 0.9 | 0.9 | 1.7 | 2.5 |
| Le couple maximal instantané (N.m.) | 0.48 | 0.96 | 1.92 | 3.81 |
| Voltage maximal instantané (A) | 2.7 | 2.7 | 5.1 | 7.5 |
| Velocité nominale (rpm) | 3000 | |||
| Vitesse nominale à vide (rpm) | 4500 | |||
| Partie de l'appareil | 0.178 | 0.356 | 0.38 | 0.51 |
| Constante de force électromotive arrière (Vrms/Krpm) | 10.74 | 21.98 | 23 | 31.9 |
| Résistance de la ligne (Ω) | 4.7 | 8 | 4.3 | 3.5 |
| Inductivité de ligne (mH) | 4.7 | 8.45 | 13 | 13 |
| Inertia du rotor (y compris le frein) (kg-m)2(x10- 4)) | 0.02 ((0.022) | 0.036(0.038) | 0.17(0.21) | 0.27(0.31) |
| Masse (y compris les freins) (kg) | 0.45 ((0.58) | 0.63 ((0.76) | 0.95(1.5) | 1.31 ((1.86) |
| Niveau d'isolation | Classe A (UL) | |||
| Niveau de protection | Auto-refroidissement complètement fermé, IP65 (sauf pour l'extrémité de l'arbre et l'extrémité du connecteur) | |||
| Impédance d'isolation | 10MΩ,DC500V | |||
| Résistance diélectrique | AC1500V, 60 secondes | |||
Inertie moyenne, capacité réduite
| Paramètre | 50 W | 100 W | 200 W | 400 W | 750 W |
| Voltage d'entrée du conducteur (V) | 220 | ||||
| Puissance de sortie (W) | 50 | 100 | 200 | 400 | 750 |
| Le couple nominal (N.m.) | 0.16 | 0.32 | 0.64 | 1.27 | 2.4 |
| Courant nominal (A) | 0.9 | 0.9 | 1.7 | 2.6 | 5.1 |
| Le couple maximal instantané (N.m.) | 0.48 | 0.96 | 1.92 | 3.81 | 7.2 |
| Voltage maximal instantané (A) | 2.7 | 2.7 | 5.1 | 7.8 | 15.3 |
| Velocité nominale (rpm) | 3000 | ||||
| Vitesse nominale à vide (rpm) | 4500 | ||||
| Partie de l'appareil | 0.178 | 0.356 | 0.38 | 0.48 | 0.47 |
| Constante de force électromotive arrière (Vrms/Krpm) | 11.51 | 20.93 | 25 | 29.61 | 28.4 |
| Résistance de la ligne (Ω) | 13.17 | 19 | 5.63 | 4.13 | 0.813 |
| Inductivité de ligne (mH) | 11.75 | 23.78 | 11.5 | 9.9 | 3.4 |
| Inertia du rotor (y compris le frein) (kg-m)2(x10- 4)) | 0.025(0.027) | 0.051 ((0.055) | 0.24 ((0.26) | 0.44 ((0.48) | 1.4(1.46) Les autres |
| Masse (y compris les freins) (kg) | 0.38 ((0.51) | 0.54 ((0.67) | 0.95(1.5) | 1.31 ((1.86) | 2.66(3.32) |
| Niveau d'isolation | Classe A (UL) | ||||
| Niveau de protection | Auto-refroidissement complètement fermé, IP65 (sauf pour l'extrémité de l'arbre et l'extrémité du connecteur) | ||||
| Impédance d'isolation | 10MΩ,DC500V | ||||
| Résistance diélectrique | AC1500V, 60 secondes | ||||
Inertie moyenne, capacité moyenne
| Paramètre | Unité d'alimentation | 2000 W |
| Voltage d'entrée du conducteur (V) | Pour les appareils électroniques | - |
| Puissance de sortie (W) | 1000 | 2000 |
| Le couple nominal (N.m.) | 4.77 | 9.55 |
| Courant nominal (A) | 5.1 | 11 |
| Le couple maximal instantané (N.m.) | 14.3 | 28.65 |
| Voltage maximal instantané (A) | 15.3 | 33 |
| Velocité nominale (rpm) | 2000 | - |
| Vitesse nominale à vide (rpm) | 3000 | - |
| Partie de l'appareil | 0.94 | 0.87 |
| Constante de force électromotive arrière (Vrms/Krpm) | 54.7 | 57.8 |
| Résistance de la ligne (Ω) | 0.81 | 0.41 |
| Inductivité de ligne (mH) | 8 | 3.7 |
| Inertia du rotor (y compris le frein) (kg-m)2(x10- 4)) | 7.6 ((8.7) | 13(14.1) |
| Masse (y compris les freins) (kg) | 5.4(6.2) Les pièces détachées | 8(8.8) |
| Niveau d'isolation | Classe A (UL) | |
| Niveau de protection | Auto-refroidissement complètement fermé, IP65 (sauf pour l'extrémité de l'arbre et l'extrémité du connecteur) | |
| Impédance d'isolation | 10MΩ,DC500V | |
| Résistance diélectrique | AC1500V, 60 secondes | |
