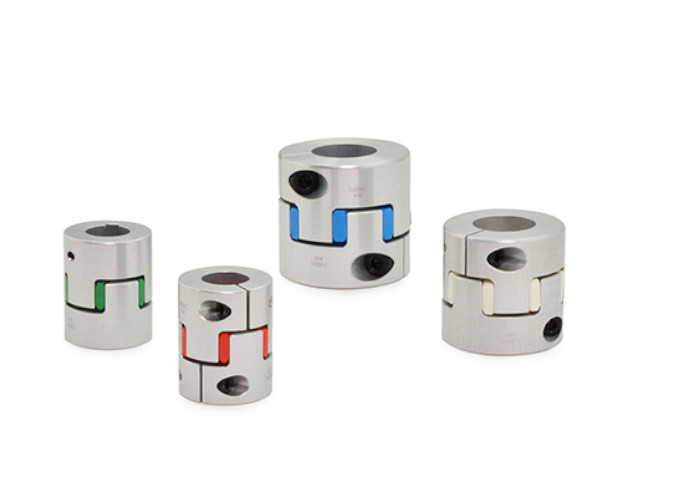

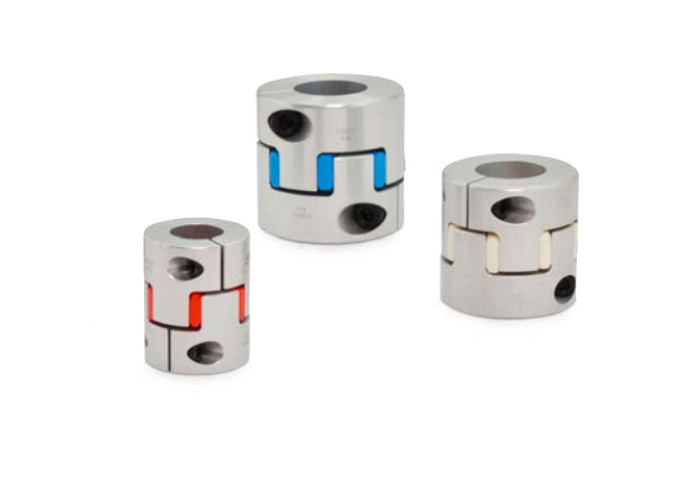

Parties automobiles MJS-CS-ERD Accouplement flexible - Type "Plum Blossom" (type "Short Clever") - Type de fixation
-
Mettre en évidence
Couplings flexibles de type "Plum Blossom"
,Couplings flexibles de type court et intelligent
,Type de serrage Accouplement souple
-
Nom du produitMJS-CS-ERD Accouplement souple en forme de prune
-
Type de produitLe type court et intelligent
-
Couple permis320
-
Angle de déviation autorisé1
-
qualité des matériauxAlliage d'aluminium
-
caractéristiqueLe couple est élevé
-
Méthode de verrouillage de l'axeType de serrage à vis
-
Nombre de sectionsStyle à double section
-
Lieu d'origineChine
-
Numéro de modèleLe système de détection de la pollution par le gaz
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Parties automobiles MJS-CS-ERD Accouplement flexible - Type "Plum Blossom" (type "Short Clever") - Type de fixation
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
MJS-CS-ERD est un coupleur flexible compact en forme de fleur de prune conçu pour une transmission efficace du couple.qui peut être facilement installé sur des équipements mécaniques de diamètres d'arbre variés, sans avoir besoin d'ajuster le couple nominal et le couple maximal en fonction des variations de charge (sauf pour les températures ambiantes supérieures à 30 °C).qui peut réduire efficacement les vibrations et les chocs, assurant le bon fonctionnement du réseau de transport.
Paramètre technique:
| Modèle | MJS-20CS-ERD, pour les appareils électroniques | MJS-25CS-ERD, pour les appareils électroniques | MJS-30CS-ERD, qui est équipé d'un dispositif de détection de déchets. | MJS-40CS-ERD, pour les véhicules à moteur électrique | MJS-55CS-ERD, qui ne peut pas être utilisé | MJS-65CS-ERD, qui ne peut pas être utilisé |
| L'ouverture maximale de l'arbre (mm) | 8 | 12 | 16 | 25 | 32 | 38 |
| Le couple nominal (N · m) | 5 | 7.2 | 12.5 | 17 | 60 | 160 |
| Le couple maximal (N · m) | 10 | 14.4 | 25 | 34 | 120 | 320 |
| Vitesse maximale (min)- Je vous en prie.) | 31000 | 25000 | 21000 | 15000 | 11000 | 9000 |
| Temps d'inertie (kg · m)2) | 8.4x10- 7 ans | 2.6x10- 6 | 5.5x10- 6 | 2.7x10- 5 | 1.1x10- 4 | 2.4 × 10- 4 |
| Rigidité de torsion statique (N · m/rad) | 55 | 120 | 130 | 1200 | 2600 | 4900 |
| Excentricité admissible (mm) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Angle de déviation autorisé (°) | 1 | 1 | 1 | 1 | 1 | 1 |
| Déviation axiale admissible (mm) | 0 à +0.8 | 0 à +0.9 | 0 à +1.0 | 0 à +1.2 | 0 à +1.4 | 0 à +1.5 |
| Dureté de l'interrupteur élastique | A98 | A98 | A98 | A98 | A98 | A98 |
| Qualité (g) | 15 | 26 | 39 | 100 | 210 | 340 |
Scénarios applicables:
Les accouplements flexibles MJS-CS-ERD sont largement utilisés dans divers équipements mécaniques nécessitant une transmission de haute précision et de faible vibration, tels que les équipements d'automatisation, les robots industriels,appareils de transmission, les machines d'emballage, les machines de transformation des aliments, etc.Ses excellentes performances de réduction des vibrations et sa souplesse d'adaptation peuvent améliorer efficacement la stabilité et la fiabilité du fonctionnement des équipements, et réduire les coûts de maintenance.
Fonction du produit:
Transmission à couple élevé:Adoption d'une conception structurelle optimisée pour assurer une transmission stable du couple à grande vitesse et sous haute charge.
Réduction des vibrations et du bruit:La conception unique de l'élément élastique en forme de fleur de prune absorbe efficacement les vibrations et les chocs pendant le processus de transmission, réduisant ainsi le bruit.
Installation facile:La structure de serrage simplifie le processus d'installation, réduit le temps d'installation et les coûts de main-d'œuvre.
Une grande adaptabilité:Soutien à la commande de plusieurs diamètres d'arbre et de spécifications spéciales pour répondre aux besoins de différents équipements et scénarios d'application.
Durable et fiable:Sélectionner des matériaux de haute qualité et des procédés de fabrication de précision pour assurer que l'appareil d'accouplement peut maintenir un fonctionnement stable à long terme, même dans des conditions de travail difficiles.
Soutien et services
- Un service clientèle 24h/24 et 7j/7 pour répondre à toutes vos questions.
- Conseils d'experts sur la sélection des produits et le dépannage.
- Informations détaillées sur les produits et matériel de formation.
- Garantie complète et services de réparation.
- Mises à jour et améliorations de produits.
Emballage et expédition
L'accouplement flexible MJS-CS-ERD - type Plum Blossom (type Short Clever) - type de serrage est emballé et expédié dans une boîte en carton conçue pour maintenir le produit en sécurité pendant le transport.La boîte est équipée d'un inserteur de taille personnalisée pour que le produit s'adapte en toute sécuritéÀ l'intérieur de la boîte, le produit est enveloppé d'une enveloppe à bulles et d'un rembourrage en mousse pour fournir un rembourrage et une protection supplémentaires.Une fiche d'emballage et tout matériel promotionnel sont inclus dans le colis.Le colis est ensuite expédié par un transporteur fiable tel que UPS ou FedEx. Les informations de suivi sont fournies au client pour suivre l'avancement du colis.Les délais de livraison varient en fonction du mode d'expédition et de la destination choisis.
Le colis est ensuite expédié par un transporteur fiable tel que UPS ou FedEx. Les informations de suivi sont fournies au client pour suivre l'avancement du colis.Les délais de livraison varient en fonction du mode d'expédition et de la destination choisis.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
