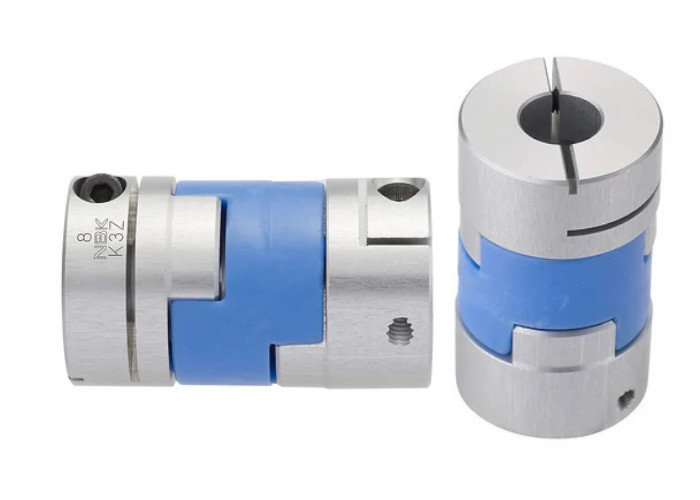

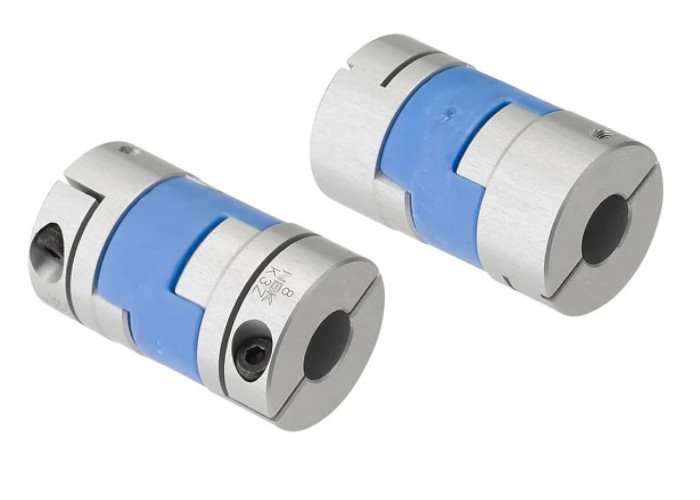

Parties automobiles MOL accouplement flexible - type de curseur croisé - vis de positionnement type fixe
-
Mettre en évidence
vis de positionnement à accouplement flexible fixe
,accouplement flexible à glisser croisé
,Pièces automobiles couplage flexible
-
Nom du produitAccouplement souple MOL
-
Type de produitType de curseur croisé - vis de positionnement de type fixe
-
Couple permis36
-
Angle de déviation autorisé3
-
caractéristiquePermettez une grande excentricité
-
Vitesse maximale39000
-
Traitement de surfaceAnodisation
-
Nombre de sectionsType de curseur croisé
-
Lieu d'origineChine
-
Numéro de modèleMOL
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Parties automobiles MOL accouplement flexible - type de curseur croisé - vis de positionnement type fixe
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
L'accouplement flexible MOL (type à glissement croisé - fixé avec des vis de positionnement) est un accouplement à haute performance, doté d'une conception unique qui permet un large éventail d'ajustements d'erreur admissibles,présentant une excellente isolation électrique et une faible force de réaction excentrique.
Ce produit est adapté à diverses exigences de diamètre de l'arbre, avec une large gamme de tailles d'ouverture d'arbre standard, et peut être fixé en toute sécurité avec des vis de verrouillage hexagonales.Le MOL est également adaptable aux températures et peut être utilisé dans des environnements allant de -20 °C à 80 °C, assurant un large éventail de possibilités d'application industrielle.
Paramètre technique:
| Modèle | MOL-16 | MOL-20 | MOL-25 | MOL-32 | MOL-40 | MOL-50 |
| L'ouverture maximale de l'arbre (mm) | 6.35 | 8 | 10 | 14 | 16 | 20 |
| Le couple nominal (N · m) | 0.7 | 1.2 | 2 | 4.5 | 9 | 18 |
| Le couple maximal ((N · m) | 1.4 | 2.4 | 4 | 9 | 18 | 36 |
| Vitesse maximale (min)- Je vous en prie.) | 39000 | 31000 | 25000 | 19000 | 15000 | 12000 |
| Temps d'inertie (kg · m)2) | 3.2x10- 7 ans | 1.0x10- 6 | 3.0x10- 6 | 9.5x10- 6 | 2.3x10- 5 | 6.7 × 10- 5 |
| Rigidité de torsion statique (N · m/rad) | 31 | 60 | 140 | 280 | 540 | 820 |
| Excentricité admissible (mm) | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| Angle de déviation autorisé (°) | 3 | 3 | 3 | 3 | 3 | 3 |
| Qualité (g) | 7 | 14 | 27 | 50 | 80 | 150 |
Scénarios applicables:
Les accouplements flexibles MOL sont largement utilisés dans divers équipements mécaniques en raison de leurs excellentes caractéristiques de performance,spécialement dans les situations nécessitant une transmission précise et une tolérance à la défaillance élevéeIl peut compenser efficacement l'excentricité, l'angle de déviation et le dégagement axial entre les arbres, réduire les contraintes mécaniques et améliorer la douceur et la fiabilité du fonctionnement des équipements.S'il s'agit d'un dispositif de manutentionLes accouplements flexibles MOL peuvent jouer un rôle important dans l'assurance d'une transmission de puissance précise et efficace.
Fonction du produit:
Réglage des erreurs:La conception du curseur croisé permet de régler des erreurs axiales, radiales et angulaires importantes, assurant ainsi le bon fonctionnement du système de transmission.
Isolement électrique:Fournir une isolation électrique pour prévenir les dommages au matériel ou les risques de choc électrique du personnel causés par la conduction du courant.
Réduire la force de réaction:La conception a optimisé la force de réaction excentrique, réduit les contraintes et les vibrations pendant le processus de transmission et prolongé la durée de vie de l'équipement.
Méthode fixe:Adoption de type de fixation à vis de positionnement, installation facile et fixation fiable.
