Printer à rectification à ondes complètes monophasé, embrayage AM série, frein à embrayage électromagnétique miniature
-
Mettre en évidence
L'embrayage de l'imprimante à rectification à ondes complètes
,Frénésie à embrayage électromagnétique miniature de la série AM
,Frénésie à embrayage électromagnétique miniature
-
Modèle de puissanceOTPF/H25
-
Méthode de rectificationVague complète monophasique
-
Fréquence50 Hz
-
Voltage d'entrée CAPour les appareils à commande numérique
-
Sortie CC24 V
-
Dissipation de la chaleurIl est fort.
-
DurabilitéC' est bon!
-
SensitivitéTrès haut
-
Lieu d'origineLe Japon
-
Numéro de modèleLe nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Printer à rectification à ondes complètes monophasé, embrayage AM série, frein à embrayage électromagnétique miniature
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
L'embrayage/frein électromagnétique miniature de la série AM est spécialement conçu pour une conception compacte et légère.Cette série de produits fonctionne bien dans de nombreux scénarios d'application en raison de leur miniaturisationLa direction d'installation est libre et facile à installer, et le joug magnétique est soutenu par des roulements,rendre le processus d'installation simple et rapide.
Paramètre technique:

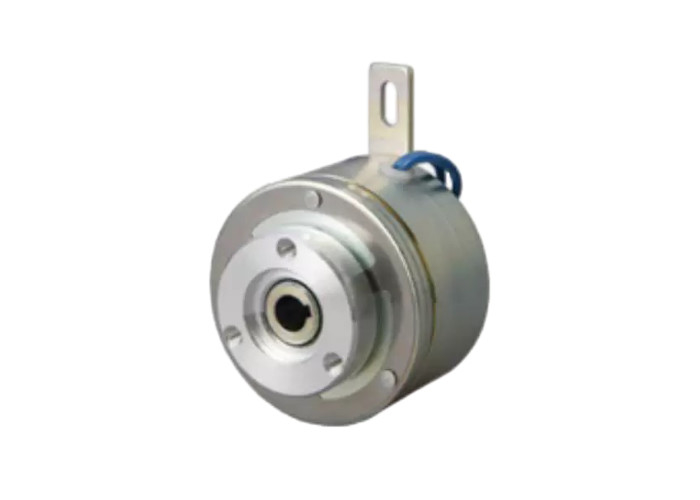

L'embrayage micro électromagnétique AMC [type de roulement]
Le type 2.5, type 5, type 10, type 20, type 40, type 80
Le couple est de 0,25 à 8 N·m.
| Modèle | AMC | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| couple de frottement statique | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Inertia | J × 10- 4[kg·m2] | Côté du rotor | 0.048 | 0.075 | 0.145 | 0.290 | 0.715 | 1.26 |
| Côté blindage | 0.040 | 0.060 | 0.128 | 0.260 | 0.618 | 1.22 | ||
| L'ouverture | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| La porte d'entrée | bE9×tUn point nul.1 | Deux fois six.9 | Deux fois six.9 | 2.5 x 8.9 | 4 fois 11.5 | 4 fois 13.5 | 5x17 | |
| Direction de la circonférence | Une | 35 | 40 | 46 | 51 | 61 | 70 | |
| B. Pour | 26.5 | 26.5 | 35 | 44 | 49 | 54 | ||
| C | 22 | 22 | 30 | 38 | 42 | 46 | ||
| DH8 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M3 | M4 | M4 | M4 | ||
| F | 28.5 | 28.5 | 36 | 38 | 41.5 | 41.5 | ||
| G | 6.5 | 6.5 | 7 | 7 | 8.5 | 8.5 | ||
| H est | 8 | 8 | 10 | 10 | 12 | 12 | ||
| Je | 3.2 | 3.2 | 4.2 | 4.2 | 5.2 | 5.2 | ||
| Le K. | 7.5 | 7.5 | 9.5 | 9.5 | 11.2 | 11.2 | ||
| Direction axiale | L | 32.6 | 32.6 | 40.9 | 45.1 | 52 | 54 | |
| M | 19 | 19 | 22.3 | 24.5 | 31 | 31 | ||
| N | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| P | 10 | 10 | 14 | 16 | 16 | 18 | ||
| Q. Je vous en prie. | 1.6 | 1.6 | 2.1 | 1.6 | 2 | 2 | ||
| R | 22.4 | 22.4 | 28.1 | 30.6 | 35 | 36 | ||
| S | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | ||
| T | 7.3 | 7.3 | 9.8 | 9.45 | 12.2 | 12.1 | ||
| Vous | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | ||
| d'une hauteur n'excédant pas 10 mm | Pour les produits de l'industrie | Pour les produits de l'industrie | 608ZZ | Le numéro de série | 6001ZZ | 6002ZZ | ||
| Masse [g] | 140 | 185 | 300 | 410 | 725 | 1050 | ||

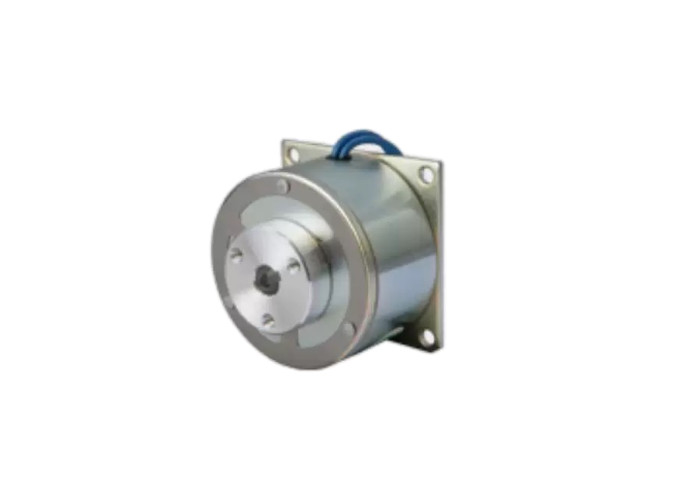

Fréquence électromagnétique micro AMB
Le type 25, le type 5, le type 10, le type 20, le type 40, le type 80.
Le couple est de 0,25 à 8 N·m.
| Modèle | Le secteur de l'énergie | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| couple de frottement statique | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Inertia | J × 10- 4[kg·m2] | 0.035 | 0.055 | 0.103 | 0.193 | 0.495 | 1.05 | |
| L'ouverture | dH8 | 6 | 6 | 8 | 10 | 12 | 15 | |
| La porte d'entrée | bE9×tUn point nul.1 | Deux fois six.9 | Deux fois six.9 | 2.5 x 8.9 | 4 fois 11.5 | 4 fois 13.5 | 5x17 | |
| Direction de la circonférence | Une | 35 | 40 | 46 | 51 | 61 | 70 | |
| B. Pour | 22 | 22 | 26 | 31 | 36 | 40 | ||
| C | 42 | 48 | 56 | 63 | 74 | 84 | ||
| DH7 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M4 | M4 | M5 | M5 | ||
| F | 35 | 40.2 | 46.2 | 53 | 61 | 70.2 | ||
| H est | 3.3 | 3.3 | 4.5 | 4.5 | 5.3 | 5.3 | ||
| Je | 15.7 | 15.7 | 23 | 27.2 | 29.4 | 33.7 | ||
| Direction axiale | L | 31 | 31 | 39.8 | 44.3 | 50.5 | 53.5 | |
| M | 3.5 | 3.5 | 3.5 | 4.2 | 4.2 | 4.2 | ||
| N | 1.15 | 1.15 | 1.15 | 1.35 | 1.35 | 1.35 | ||
| Q. Je vous en prie. | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.9 | ||
| R | 21.8 | 21.8 | 27.55 | 30.05 | 34.5 | 35.5 | ||
| S | 0.15 à 0.25 | 0.15 à 0.25 | 0.2 à 0.3 | 0.2 à 0.3 | 0.25 à 0.35 | 0.25 à 0.35 | ||
| T | 9 | 9 | 12 | 14 | 15.7 | 17.7 | ||
| Vous | 3 | 3 | 4 | 5 | 5 | 5 | ||
| Masse [g] | 125 | 170 | 255 | 370 | 600 | 850 | ||

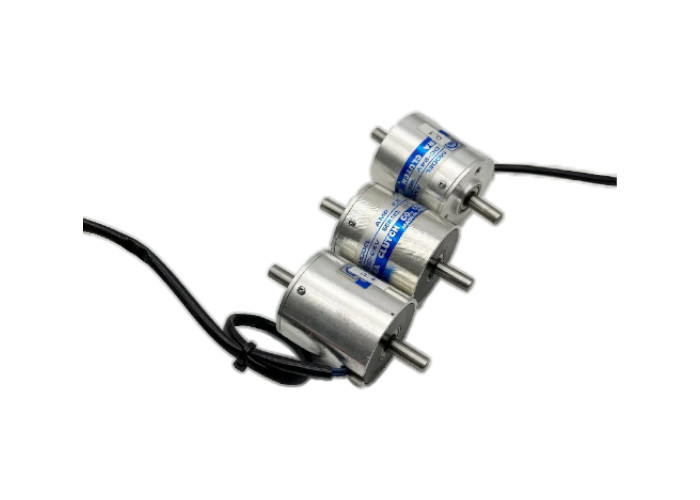

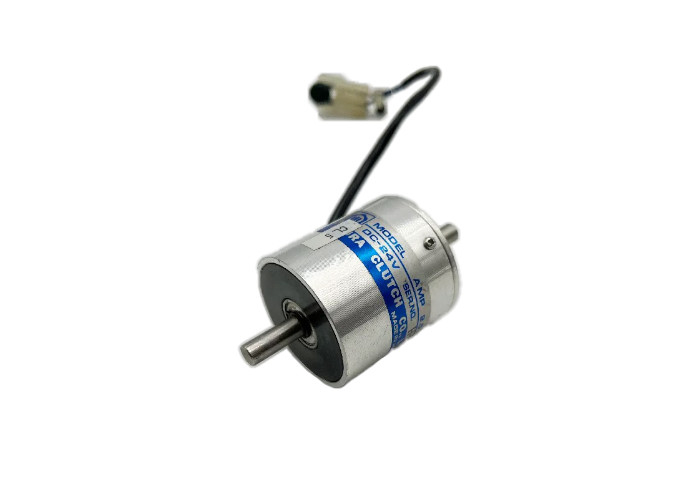

Appareil d'embrayage électromagnétique AMP
Le type 2.5, type 5, type 10, type 20
Le couple: 0,25 à 2 N·m
| Modèle | AMP | 2.5 | 5 | 10 | 20 | |
| couple de frottement statique | [N·m] | 0.25 | 0.5 | 1 | 2 | |
| Inertia | J × 10- 4[kg·m2] | Côté du rotor | 0.053 | 0.110 | 0.203 | 0.413 |
| Côté blindage | 0.033 | 0.055 | 0.090 | 0.185 | ||
| diamètre de l'arbre | dH7 | 6 | 6 | 8 | 10 | |
| Direction de la circonférence | Une | 38.5 | 44.5 | 51.5 | 56.5 | |
| B. Pourh8 | 18 | 18 | 26 | 32 | ||
| C | 28 | 30 | 40 | 43 | ||
| D | M4 | M4 | M4 | M5 | ||
| E | 6 | 6 | 6 | 8 | ||
| Direction axiale | L | 74 | 76 | 95 | 109 | |
| M | 40 | 42 | 52 | 60 | ||
| N | 16 | 16 | 20 | 23 | ||
| P | 2 | 2 | 3 | 3 | ||
| Masse [g] | 200 | 280 | 465 | 650 | ||

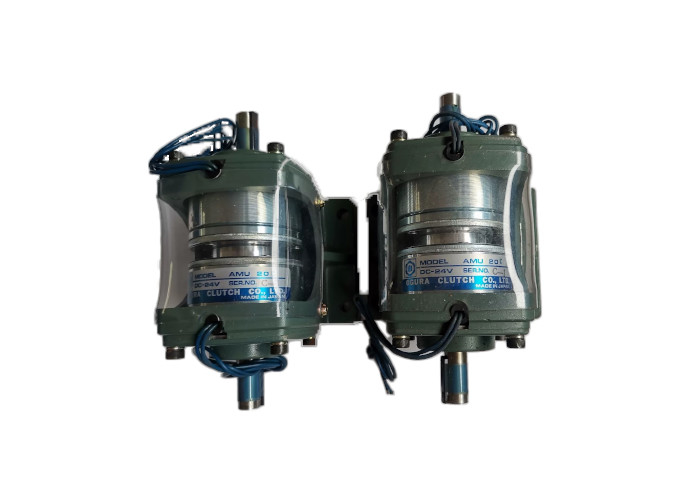

Ensemble d'embrayage/frénésie électromagnétique micro AMU-C [avec couvercle de protection]
Le type 2.5, de type 5, de type 10, de type 20, de type 40, de type 80.
Le couple est de 0,25 à 8 N·m.
| Modèle | Unité de contrôle | 2.5C | 5C | 10C | 20C | 40C | 80C | |
| couple de frottement statique | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Inertia | J × 10- 4[kg·m2] | Côté du rotor | 0.050 | 0.068 | 0.148 | 0.290 | 0.718 | 1.30 |
| Côté blindage | 0.063 | 0.113 | 0.208 | 0.390 | 1.04 | 2.19 | ||
| diamètre de l'arbre | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| porte-clés | bh8×t- Je ne sais pas.15 | Deux fois six.9 | Deux fois six.9 | 2.5 x 8.9 | 4 fois 11.5 | 4 fois 13.5 | 5x17 | |
| Direction de la circonférence | Une | 54.5 | 61.5 | 69 | 77 | 93 | 105 | |
| B. Pour | 66 | 72 | 84 | 90 | 106 | 120 | ||
| C | 56 | 62 | 70 | 78 | 90 | 100 | ||
| D | 31.5 | 35.5 | 40 | 45 | 56 | 63 | ||
| E | 6 | 7 | 9 | 10 | 11 | 12 | ||
| F | 5.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| Direction axiale | L | 100 | 100 | 124 | 139 | 166 | 174 | |
| M | 50 | 50 | 62 | 69 | 80 | 86 | ||
| N | 40 | 40 | 45 | 50 | 60 | 70 | ||
| P | 30 | 30 | 39.5 | 44.5 | 53 | 52 | ||
| Q. Je vous en prie. | 9 | 9 | 11 | 12 | 13 | 14 | ||
| R | 16 | 16 | 20 | 23 | 30 | 30 | ||
| T | 14 | 14 | 18 | 20 | 20 | 25 | ||
| Masse [g] | 400 | 545 | 890 | 1500 | 2080 | 2870 | ||
Tableau des performances [caractéristiques de fonctionnement]
Type AM.Type 2.5, de type 5, de type 10, de type 20, de type 40, de type 80.
| Modèle | Le couple de frottement statique (N · m) | Coil (20 °C) | Temps d'attraction de l'aimant (ms) | Temps d'augmentation du couple (ms) | Temps de décharge de l'armature (ms) | ||||
| Le nombre de fois où la tension est supérieure à 0,01 | Courant (A) | Résistance (Ω) | Capacité de puissance (W) | Constante de temps (ms) | |||||
| AMC2 est là.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| Je suis AMB2.5 | 4 | 10 | 15 | ||||||
| AMC 5 | 0.5 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 | |
| Le groupe AMB | 7 | 13 | 20 | ||||||
| AMC 10 | 1 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 | |
| AMB 10 | 10 | 17 | 25 | ||||||
| L'AMC 20 | 2 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 | |
| Le montant de l'aide | 11 | 21 | 26 | ||||||
| AMC 40 | 4 | 0.38 | 64 | 9 | 26 | 35 | 55 | 45 | |
| AMB 40 | 19 | 32 | 40 | ||||||
| AMC 80 | 8 | 0.48 | 50 | 11.5 | 33 | 39 | 60 | 48 | |
| AMB 80 | 24 | 37 | 52 | ||||||
Tableau des performances [charge de travail].
Type AM.Type 2.5, de type 5, de type 10, de type 20, de type 40, de type 80.
|
Modèle Les États membres doivent: |
L'écart réglable maximal [mm]. | Charge de travail totale maximale réglable [J] | Charge de travail totale maximale [J]. | Vélosité de rotation admissible [r/min]. |
| 2.5 | 0.4 | 2.8 | 8.7 | 3600 |
| 5 | 0.45 | 4.5 | 1.4 | |
| 10 | 0.55 | 7.5 | 2.3 | |
| 20 | 0.6 | 1.2 | 3.8 | |
| 40 | 0.7 | 1.8 | 5.8 | |
| 80 | 0.7 | 2.7 | 8.5 |
Scénarios applicables:
Les produits de la série AM sont largement utilisés dans des situations nécessitant un contrôle précis et un arrêt rapide du démarrage en raison de leur haute précision, de leur réponse rapide et de leur conception sans dégagement inverse.dans le domaine des équipements d'automatisationDans le domaine de l'électronique, on observe la présence de produits de la série AM, tels que les machines de production, les robots, les instruments médicaux, les machines textiles, les équipements de bureau, etc. Ils sont responsables de la transmission de la puissance, de l'arrêt rapide du démarrage, de la commande de la commande de la commande, de la commande de la commande de la commande de la commande, etc.et assurer la précision de la position dans ces applications.
Fonction du produit:
Action de haute sensibilité:Capable de générer et de libérer rapidement le couple, permettant un contrôle d'action précis.
Pas de dégagement arrière:En adoptant un mode d'entraînement à ressort, il n'y a pas de dégagement inverse dans le sens de rotation et la rotation est lisse avec un faible bruit.
Une forte dissipation de chaleur:Avec une excellente capacité de dissipation de chaleur, il assure un fonctionnement stable à long terme sans affecter les performances.
Une bonne durabilité:Les matériaux de haute qualité et la conception des procédés assurent la longue durée de vie du produit.
Installation facile:La direction d'installation est libre et le joug d'embrayage est soutenu par des roulements, ce qui rend le processus d'installation simple et rapide.
Sélection de plusieurs modèles:Fournit plusieurs modèles pour répondre aux exigences de couple et d'installation dans différents scénarios d'application.
