OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein

Produits - L'embrayage
  • Mettre en évidence

    l'embrayage/frein électromagnétique à carte unique

    ,

    l'embrayage d'imprimante OEM

  • Capacité de dissipation de chaleur
    Il est fort.
  • Le type
    Disque de type spline
  • Modèle de puissance
    Le produit doit être soumis à un contrôle d'approvisionnement.
  • Méthode de rectification
    Vague complète monophasique
  • Fréquence
    50/60 Hz
  • Voltage d'entrée CA
    Pour les appareils à commande numérique
  • Sortie CC
    24 V
  • Capacité de réaction
    C' est excellent.
  • Lieu d'origine
    Le Japon
  • Numéro de modèle
    Série MS
  • Quantité de commande min
    Pour négocier.
  • Prix
    Negotiate
  • Détails d'emballage
    emballage sur mesure

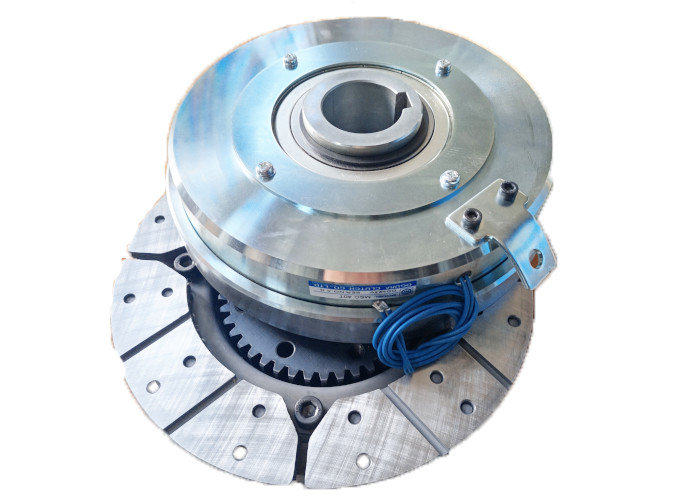

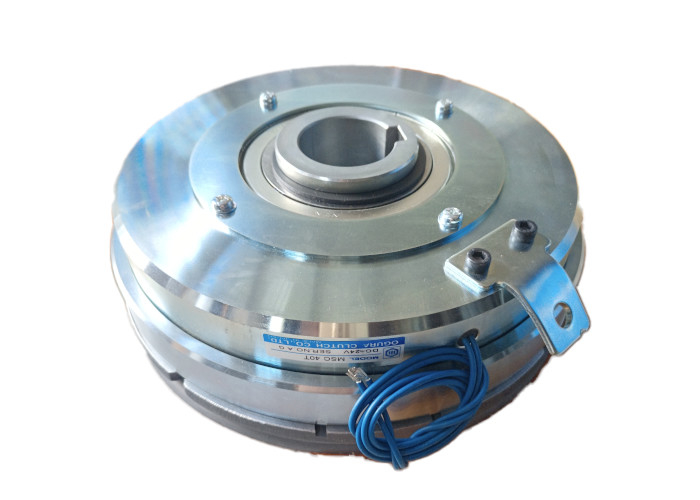

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein

  • OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake
  • OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake
Obtenir le prix Contactez

Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.

Description du produit:

Les produits de la série Electromagnetic Clutch&Brake MS sont largement utilisés dans divers équipements mécaniques en raison de leur large plage de couple, de leurs excellentes caractéristiques de conception, de leurs méthodes d'installation pratiques,et des combinaisons variées- par un contrôle précis du couple, une dissipation de chaleur efficace, un réglage automatique de la clearance et d'autres fonctions, l'efficacité opérationnelle et la fiabilité de l'équipement ont été améliorées,répondant à la demande industrielle d'embrayages et de freins hautes performances.

Paramètre technique:

MSC - T Unité d'embrayage électromagnétique à plaque sèche [type de roulement]

Le type 1.2, de type 2.5, de type 5, de type 10.

Le couple: 12 à 100 N·m.

Modèle Le MSC 1.2T 2.5T 5T 10T
couple de frottement statique [N·m] 12 25 50 100
Intérêt J × 10- 4[kg·m2] Fin du rotor 3.3 8.5 22 73
Fin de l'armure 5.5 13.8 39 86
Diamètre du forage dH7 15 20 25 30
La porte d'entrée bE9×tUn point nul.15 5x17 5 × 22 7 × 28 7 × 33
Direction de la circonférence Une 90 110 140 175
CH7 32 42 52 62
D 85.1 103.5 133 165
E 52 65 80 95
F 5 6 6 10
G 14 16 16 24
H est 4.5 5.5 5.5 8.5
Je 40 50 62 75
Le K.1 3 à 4.5 Je suis à 3 et 5.5 3-6. Je vous en prie.5 3 à 8.5
Le K.2 Pour les véhicules à moteur Pour les appareils à moteur 3 à 6 Pour les appareils à moteur
Direction de l'arbre L 50 59 69 85
M 25 32 35 48
N 19 19 16 17
Je vous en prie. 6 8 18 20
P 11 13 21 23.5
Q. Je vous en prie. 1.4 3 2 3.1
R 1.6 2 2 2.9
S 0.3 0.3 0.3 0.4
roulement applicable à l'armature 6002ZZ Pour les pièces détachées: 6205ZZ 6206ZZ
Masse [kg] 1.5 2.3 4.2 8.4

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 0

MSC - T Dry Unité d'embrayage électromagnétique à plaque unique [Type de roulement].

Le type 20, le type 40, le type 70, le type 100.

Le couple: 200 à 1000 N·m.

Modèle Le MSC 20T 40T 70T 100 T
couple de frottement statique [N·m] 200 400 700 1000
Intérêt J × 10- 4[kg·m2] Fin du rotor 221 550 1030 2830
Fin de l'armure 240 550 1240 2630
Diamètre du forage dH7 40 50 60 70
La porte d'entrée bE9×tUn point nul.15 10 fois 43.5 15 × 55 15 × 65 18 × 76
Direction de la circonférence Une 220 260 315 380
CH7 80 90 110 125
D 207.2 243 293 360
E 120 140 170 210
F 10 12 13 13
G 24 28 30 30
H est 8.5 10.5 13 13
Je 94 110 130 150
Le K.1 3 à 8.5 4 à 10.5 4 à 13 4 à 13
Le K.2 Pour les appareils à moteur 4-M10 4-M12 4-M12
Direction de l'arbre L 96 110 123 138
M 53 65 70 80
N 20 20 25 28
Je vous en prie. 23 25 28 30
P 27 29 33 35
Q. Je vous en prie. 3.1 6.8 2.8 14.8
R 2.9 3.2 3.2 3.2
S 0.5 0.7 0.7 0.8
roulement applicable à l'armature 6208ZZ Pour les pièces détachées Le numéro de série: Les produits de base
Masse [kg] 14 22 35 52

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 1

MSB à sec, frein électromagnétique à planche unique.

Le type 1.2, de type 2.5, de type 5.

Le couple: 12 à 50 N·m.

Modèle Le MSB 1.2 2.5 5
couple de frottement statique [N·m] 12 25 50
Intérêt J × 10- 4[kg·m2] 5.5 13.8 39
Diamètre du forage dH7 15 20 25
La porte d'entrée bE9×tUn point nul.15 5x17 5 × 22 7 × 28
Direction de la circonférence Une 90 110 140
B. Pour 28 42 50
DH8 46 54 74
E 85 103 133
Fh8 115 135 170
G 100 120 150
H est Je vous en prie.5 Je vous en prie.5 Je vous en prie.5
Direction de l'arbre L 50 57.3 67
M 21 21 20
N 28 35 45
P 1 1.3 2
Q. Je vous en prie. 2 2.4 2.4
R 31 36 39
S 0.3 0.3 0.3
Masse [kg] 1.2 2.2 4

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 2

Le freinage électromagnétique à plaque unique à sec MSB

Le type 10, le type 20, le type 40, le type 70, le type 100.

Le couple est de 100 à 1000 N·m.

Modèle Le MSB 10 20 40 70 100
couple de frottement statique [N·m] 100 200 400 700 1000
Intérêt J × 10- 4[kg·m2] 86 250 580 1260 2730
Diamètre du forage dH7 30 40 50 60 70
La porte d'entrée bE9×tUn point nul.15 7 × 33 10 fois 43.5 15 × 55 15 × 65 18 × 76
Direction de la circonférence Une 175 220 260 315 380
B. Pour 50 72 - 128 -
DH8 72 80 110 145 190
G 85 98 132 170 218
H est 6 à 6.5 6 ou 8.5 6 à 10.5 6 à 12.5 8 à 12.5
Direction de l'arbre L 81.1 90.8 100 114.5 117
M 30 20 24 24 17
N 50 70 76 90 100
P 1.1 0.8 0 0.5 0
Q. Je vous en prie. 3.3 2.9 3.7 3.7 3.7
R 48 52 56 61 59
S 0.4 0.5 0.7 0.7 0.8
Masse [kg] 8 14 21 34 51

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 3

MSCP dispositif d'embrayage électromagnétique à planche unique sec [type d'arbre d'alignement].

Le type 1.2, de type 2.5, de type 5, de type 10.

Le couple: 12 à 100 N·m.

Modèle Résultats de l'enquête 1.2 2.5 5 10
couple de frottement statique [N·m] 12 25 50 100
l'inertie J × 10- 4(kg·m)2) arbre d'entrée 3.5 9.3 24 75
arbre de sortie 6.0 14.3 40 88
diamètre du trous dh7 15 20 25 30
fente à clé bh8×t- Je ne sais pas.02 5x17 5 × 22 7 × 28 7 × 33
direction de la circonférence Une 126 157 197 235
B. Pour 136 156 190 230
C 110 130 160 200
D 63 80 102 120
E 10 12 15 15
F 98 112 130 150
G 71 71 71 71
H est 8.5 8.5 11 11
direction de l'arbre L 231 264 303 350
M 168 185 212 246
N 142 157 180 214
P 34 42 49 58
Q. Je vous en prie. 29 37 42 46
R 27 36 45 54
S 22 31 40 49
Y × profondeur M5 × 10 M6 × 12 M8 × 16 M8 × 16
Masse [kg] 3.5 5.8 10.5 19.0

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 4

Dispositif d'embrayage électromagnétique à plaque unique sec MSCP [type d'arbre d'alignement]

Le type 20, le type 40, le type 70, le type 100.

Le couple est de 200 à 1000 N·m.

Modèle Résultats de l'enquête 20 40 70 [spécial] 100 [spécial]
couple de frottement statique [N·m] 200 400 700 1000
l'inertie J × 10- 4(kg·m)2) arbre d'entrée 240 580 1100 3000
arbre de sortie 260 590 1280 2900
diamètre du trous dh7 40 50 60 70
fente à clé bh8×t- Je ne sais pas.02 10 fois 43.5 15 × 55 15 × 65 18 × 76
direction de la circonférence Une 295 350 395 452
B. Pour 280 340 400 460
C 240 290 340 390
D 150 180 200 227
E 18 25 30 30
F 180 205 231 261
G 71 71 71 71
H est 13 17 21 21
direction de l'arbre L 427 508 640 710
M 288 334 408 468
N 246 282 320 400
P 76 94 116 121
Q. Je vous en prie. 63 80 116 121
R 72 90 105 110
S 67 80 90 90
Y × profondeur M10 × 20 M10 × 20 M12 × 25 M12 × 25
Masse [kg] 32.5 55 115 150

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 5

L'assemblage d'embrayage/frénésie électromagnétique à plaque unique à sec MSU [type d'arbre d'alignement].

Le type 1.2, de type 2.5, de type 5, de type 10.

Le couple: 12 à 100 N·m.

Modèle UEM 1.2 2.5 5 10
couple de frottement statique [N·m] 12 25 50 100
l'inertie J × 10- 4(kg·m)2) arbre d'entrée 3.5 9.3 24 75
arbre de sortie 11 27.5 80 173
diamètre du trous dh7 15 20 25 30
fente à clé bh8×t- Je ne sais pas.02 5x17 5 × 22 7 × 28 7 × 33
direction de la circonférence Une 126 157 197 235
B. Pour 136 156 190 230
C 110 130 160 200
D 63 80 102 120
E 10 12 15 15
F 98 112 130 150
G 71 71 71 71
H est 8.5 8.5 11 11
direction de l'arbre L 244 277 320 373
M 176 191 220 255
N 150 165 190 225
P 34 43 50 59
R 27 36 45 54
S 22 31 40 49
Y × profondeur M5 × 10 M6 × 12 M8 × 16 M8 × 16
Masse [kg] 5.0 8.0 15.0 25.5

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 6

L'assemblage d'embrayage/frénésie électromagnétique à plaque unique à sec MSU [type d'arbre d'alignement].

Le type 20, le type 40, le type 70, le type 100.

Le couple est de 200 à 1000 N·m.

Modèle UEM 20 40 70 [spécial] 100 [spécial]
couple de frottement statique [N·m] 200 400 700 1000
l'inertie J × 10- 4(kg·m)2) arbre d'entrée 240 580 1100 3000
arbre de sortie 480 1080 2450 5300
diamètre du trous dh7 40 50 60 70
fente à clé bh8×t- Je ne sais pas.02 10 fois 43.5 15 × 55 15 × 65 18 × 76
direction de la circonférence Une 295 350 395 452
B. Pour 280 340 400 460
C 240 290 340 390
D 150 180 200 227
E 18 25 30 30
F 180 205 231 261
G 71 71 71 71
H est 13 17 21 21
direction de l'arbre L 454 540 640 710
M 300 350 408 468
N 260 300 320 400
P 77 95 116 121
R 72 90 105 110
S 67 80 90 90
Y × profondeur M10 × 20 M10 × 20 M12 × 25 M12 × 25
Masse [kg] 44.0 71.5 145 190

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 7

Tableau des performances [caractéristiques de fonctionnement].

Type de SP, type 1.2, de type 2.5, type 5, type 10, type 20, type 40, type 70, type 100.

modèle Le couple de frottement statique [N · m] Coil (20 °C) Temps d'attraction de l'aimant (S) Temps d'augmentation du couple (S) Temps de relâchement de l'armature (S) Nombre autorisé de rotations (r/min)
Voltage (DC-V) Courant (A) Résistance (Ω) Capacité de puissance (W)
Le numéro de série de l'appareil 12 24 0.69 35 17 0.040 0.050 0.040 5500
MSB 1. Je vous en prie.2
Le numéro de série MSC 2.5 25 24 1.04 23 25 0.050 0.070 0.060 5000
MSB 2. Je vous en prie.5
Le code MSC 5T 25 24 1.26 19 30 0.060 0.100 0.060 4000
Résultats de l'analyse
Le code MSC 10T 50 24 1.46 16.4 35 0.080 0.140 0.090 3600
Résultats de l'évaluation
Le numéro de série MSC 20 100 24 2.09 11.5 50 0.100 0.180 0.110 2600
Résultats de l'analyse
MSC 40T 400 24 2.70 8.9 65 0.140 0.230 0.140 2400
Le montant de l'impôt
MSC 7OT 700 24 3.75 6.4 90 0.170 0.300 0.160 2000
MSB 70
Le numéro de série MSC 100 1000 24 4.14 5.8 100 0.220 0.380 0.180 1800
Le montant de l'aide



Tableau des performances [charge de travail].

Type de SP, type 1.2, de type 2.5, type 5, type 10, type 20, type 40, type 70, type 100.

Modèle

MSC-T, MSB
MSCP, MSU

 Charge de travail totale maximale [J].
1.2 18 × 107
2.5 27 × 107
5 56 x 107
10 83 x 107
20 160 × 107
40 230 x 107
70 370 × 107
100 520 × 107

Scénarios applicables:

Applicabilité étendue:Convient à divers équipements mécaniques, y compris mais sans s'y limiter l'automatisation industrielle, les robots, les machines-outils, les machines d'emballage, les machines textiles, etc.

Flexibilité des combinaisons:Des produits d'embrayage et de freinage individuels, des dispositifs d'embrayage, des combinaisons d'embrayage et de freinage et divers types de machines peuvent être assemblés pour répondre aux besoins de différents scénarios.

Améliorer l'efficacité:En générant et en libérant rapidement du couple, des actions précises peuvent être réalisées, améliorant l'efficacité et la précision du fonctionnement des équipements.

Fonction du produit:

Régulation du couple:capable de répondre rapidement et de contrôler avec précision la transmission et la déconnexion du couple, assurant la stabilité et la fiabilité du fonctionnement de l'équipement.

Dissipation thermique et durabilité:Avec d'excellentes capacités de dissipation de chaleur, il assure un contrôle de la température pendant le fonctionnement à long terme et améliore la durabilité du produit.

Réglage automatique de l'écart:Équipé d'un dispositif de réglage automatique de l'écart, il n'est pas nécessaire de régler manuellement le joint, ce qui réduit les coûts et le temps de maintenance.

Réponse rapide:Le système électromagnétique optimisé est conçu pour permettre à l'embrayage et au freinage de réagir rapidement, améliorant ainsi l'efficacité de la production.

Mécanisme de protection:Il est livré avec des éléments de protection et d'autres accessoires pour assurer une sécurité supplémentaire et prolonger la durée de vie du produit.

Soutien et services



  • Un service clientèle 24h/24 et 7j/7 pour répondre à toutes vos questions.
  • Conseils d'experts sur la sélection des produits et le dépannage.
  • Informations détaillées sur les produits et matériel de formation.
  • Garantie complète et services de réparation.
  • Mises à jour et améliorations de produits.

Emballage et expédition

L'embrayage/frein électromagnétique à bande unique sec de la série MS est emballé et expédié dans une boîte en carton conçue pour assurer la sécurité du produit pendant le transport.La boîte est équipée d'un inserteur de taille personnalisée pour que le produit s'adapte en toute sécuritéÀ l'intérieur de la boîte, le produit est enveloppé d'une enveloppe à bulles et d'un rembourrage en mousse pour fournir un rembourrage et une protection supplémentaires.Une fiche d'emballage et tout matériel promotionnel sont inclus dans le colis.Le colis est ensuite expédié par un transporteur fiable tel que UPS ou FedEx. Les informations de suivi sont fournies au client pour suivre l'avancement du colis.Les délais de livraison varient en fonction du mode d'expédition et de la destination choisis.

Le colis est ensuite expédié par un transporteur fiable tel que UPS ou FedEx. Les informations de suivi sont fournies au client pour suivre l'avancement du colis.Les délais de livraison varient en fonction du mode d'expédition et de la destination choisis.

L'embrayage de l'imprimante OEM de la série MS à sec à planche unique Embrayage électromagnétique/frein 8

Étiquettes:

Enhanced MCNB Molddisc Series

Dry Single Board Printer Clutch

AM Series Miniature Electromagnetic Clutch Brake

Produits connexes

Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.

Obtenez un devis
