24V sortie d'imprimante en courant continu embrayage MMC série embrayage électromagnétique à carte unique sec
-
Mettre en évidence
L'embrayage de l'imprimante à sortie en courant continu de 24 V
,L'embrayage de l'imprimante à carte unique à sec
,Embrayage d'imprimante de la série MMC
-
Modèle de puissanceLe produit doit être soumis à un contrôle d'approvisionnement.
-
Méthode de rectificationVague complète monophasique
-
Fréquence50/60 Hz
-
Voltage d'entrée CAPour les appareils à commande numérique
-
Sortie CC24 V
-
Capacité de prévention de la rouilleTrès haut
-
Résistance aux vibrationsTrès haut
-
direction d'installationDiversifier
-
Lieu d'origineLe Japon
-
Numéro de modèleSérie MMC
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
24V sortie d'imprimante en courant continu embrayage MMC série embrayage électromagnétique à carte unique sec
Les images, modèles, paramètres et autres informations pertinentes affichées dans le produit sont fournies à titre indicatif uniquement. Si vous recherchez des produits liés à des domaines tels que les composants électroniques, les composants de précision, la bureautique et l'automatisation industrielle, ou si vous avez besoin de produits personnalisés dans ce domaine. N'hésitez pas à nous contacter via le formulaire de consultation, par téléphone ou par tout autre moyen qui vous convient. Nous vous répondrons dans les plus brefs délais. Nous adhérons toujours à l'objectif de nous efforcer de vous fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit :

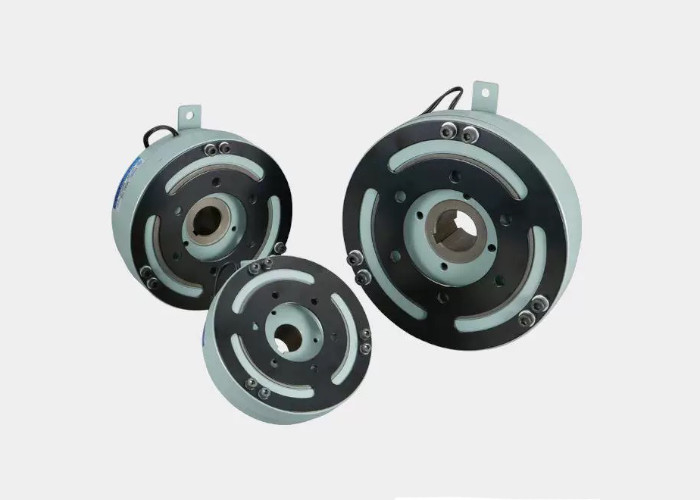

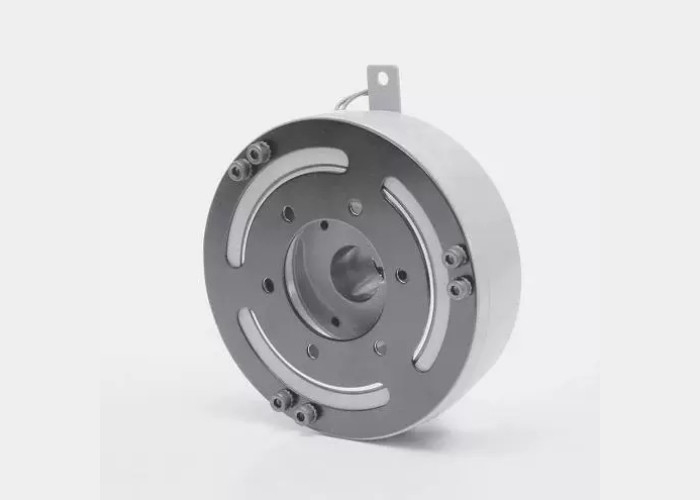

La série MMC est un embrayage électromagnétique monodisque sec conçu pour répondre aux conditions de fonctionnement difficiles de divers domaines industriels. Cet embrayage est devenu un choix idéal pour de nombreux systèmes de transmission et de contrôle de puissance en raison de ses caractéristiques de performance exceptionnelles, notamment une large plage de couple (50-2000 N·m), une excellente résistance aux vibrations, un mode d'entraînement à ressort à lame sans jeu, une résistance élevée à la rouille et diverses spécifications de tension (DC12V et DC24V).
Paramètre technique :
Embrayage électromagnétique de type MMC pour moteurs [type à roulement].
Type 5, Type 10, Type 20 et Type 40.
Couple : 50 - 400 N·m.
| Modèle | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| Spécification de tension [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Couple de frottement statique. | [N·m] | 50 | 100 | 200 | 400 | |||||
| Inertie | Jx10-4(kg · m2] | Extrémité du rotor | 22 | 73 | 221 | 550 | ||||
| Extrémité d'armature | 18 | 59 | 143 | 380 | ||||||
| diamètre d'alésage | dH7 | 25 | 30 | 40 | 50 | |||||
| rainure de clavette | bE9×t+0,25 | 7×28 | 7×33 | 10×43,5 | 15×55 | |||||
| Direction circonférentielle | UN | 141 | 176 | 221 | 261 | |||||
| CH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| E | 80 | 95 | 120 | 140 | ||||||
| F | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| K | 6-M6×12 | 6-M8×16 | 6-M10×20 | 8-M10×20 | ||||||
| Direction axiale | L | 56.1 | 71,3 | 79,8 | 90,2 | |||||
| M | 35 | 48 | 53 | 65 | ||||||
| N | 15,5 | 16,5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0,3 à 0,5 | 0,3 à 0,5 | 0,4 à 0,6 | 0,5 à 0,7 | ||||||
| Tu | 400 | 370 | 410 | 380 | ||||||
| Masse [kg]. | 3.4 | 6.8 | 11.8 | 19,5 | ||||||
Embrayage électromagnétique de type MMC pour moteurs [type à roulement].
Type 70, Type 100, Type 200.
Couple : 700 - 2000 N·m.
| Modèle | MMC | 70E | 70G | 100E | 100 g | 200G | ||
|---|---|---|---|---|---|---|---|---|
| Spécification de tension [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| Couple de frottement statique. | [N·m] | 700 | 1000 | 2000 | ||||
| Inertie | Jx10-4(kg · m2] | Extrémité du rotor | 1030 | 2800 | 6300 | |||
| Extrémité d'armature | 980 | 2100 | 3800 | |||||
| diamètre d'alésage | dH7 | 60 | 70 | 80 | ||||
| rainure de clavette | bE9×t+0,25 | 15×65 | 18×76 | 20×86 | ||||
| Direction circonférentielle | UN | 316 | 381 | 400 | ||||
| CH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| E | 170 | 210 | 220 | |||||
| F | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| K | 8-M10×20 | 8-M12×25 | 8-M16×30 | |||||
| Direction axiale | L | 100,4 | 111.3 | 144.1 | ||||
| M | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28,8 | |||||
| P | 14.8 | 19,8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0,6 à 0,8 | 0,7 à 0,9 | 0,7 à 0,9 | |||||
| Tu | 370 | 340 | 300 | |||||
| Masse [kg]. | 32 | 47.3 | 79 | |||||
Tableau de performances (caractéristiques de fonctionnement)
Type MMC, type 5, type 10, type 20, type 40, type 70, type 100, type 200.
| modèle | Couple de frottement statique [N · m] | Bobine (20 ℃) | Temps d'attraction de l'aimant (S) | Temps de relâchement de l'armature (S) | Nombre de rotations autorisé (r/min) | ||||
| Tension (DC-V) | Courant (A) | Résistance (Ω) | Capacité de puissance (W) | ||||||
| MMC5 | E | 50 | 12 | 2,50 | 4.80 | 30 | 0,050 | 0,090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | E | 100 | 12 | 2.92 | 4.11 | 35 | 0,070 | 0,150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | E | 200 | 12 | 4.17 | 2,88 | 50 | 0,080 | 0,140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | E | 400 | 12 | 5.41 | 2.22 | 65 | 0,120 | 0,160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| MMC70 | E | 700 | 12 | 7,50 | 1,60 | 90 | 0,180 | 0,180 | 2500 |
| G | 24 | 3,75 | 6.4 | ||||||
| MMC100 | E | 1000 | 12 | 8.33 | 1.44 | 100 | 0,200 | 0,200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0,400 | 0,400 | 1600 | |
Quantité de travail
Type MMC, type 5, type 10, type 20, type 40, type 70, type 100 et type 200.
| Modèle | Le jeu réglable maximal [mm] | La charge de travail totale réglable maximale [J] | La charge de travail totale maximale [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Scénarios applicables :
L'embrayage électromagnétique de la série MMC est largement utilisé dans divers équipements mécaniques qui nécessitent un contrôle précis et une transmission de puissance efficace. Ses hautes performances et sa fiabilité lui permettent de jouer un rôle clé dans des domaines tels que les moteurs automobiles, les lignes de production d'automatisation industrielle, les équipements de machines lourdes, les équipements de machines-outils et les équipements de levage. En particulier dans les scénarios d'application qui nécessitent des démarrages, des arrêts et des réglages de couple fréquents, les performances de l'embrayage de la série MMC sont particulièrement remarquables.
Fonction du produit :
Large plage de couple :
Portée spécifique :Fournit une large gamme d'options de couple de 50 N·m à 2000 N·m pour répondre à différentes exigences de charge.
Flexibilité d'application :La large plage de couple permet à l'embrayage de la série MMC d'être adapté à diverses applications industrielles, capable de gérer des charges légères à lourdes.
Excellente résistance aux vibrations :
Conception spéciale du ressort :Utilisation de ressorts spéciaux pour faire face efficacement aux vibrations et aux impacts, garantissant un fonctionnement stable de l'embrayage dans des environnements difficiles.
Durabilité:La conception à haute résistance aux vibrations prolonge la durée de vie de l'embrayage et réduit les coûts de maintenance.
Pas de jeu arrière :
Méthode d'entraînement par ressort à lames :L'armature est entraînée par un ressort à lames, sans jeu inverse dans le sens circonférentiel, réduisant ainsi les erreurs de transmission.
Faible bruit :La conception sans jeu de marche arrière rend l'embrayage plus doux et plus silencieux pendant le fonctionnement.
Capacité élevée de prévention de la rouille :
Pulvérisation de surface :La surface de l'embrayage a subi un traitement spécial pour améliorer sa capacité de prévention de la rouille.
Joint spécial graisse et huile :Les roulements à billes utilisent des joints de graisse et d'huile spéciaux pour améliorer encore la résistance à la rouille et maintenir un fonctionnement stable même dans des environnements à haute température.
Spécifications de tension diversifiées :
Sélection de tension :Deux spécifications de tension, DC12V et DC24V, sont disponibles pour que les utilisateurs puissent choisir en fonction de leurs besoins réels.
Prise en charge de l'alimentation par batterie :La batterie peut être utilisée directement comme source d'alimentation, améliorant ainsi la flexibilité et la commodité d'utilisation.
Installation facile :
Support à roulement à billes :Le joug magnétique de l'embrayage est soutenu par des roulements à billes, qui sont faciles à installer et n'ont aucune restriction directionnelle.
Contrôle électrique facile :En plus d'une installation facile, la commande électrique est également très simple, réduisant la difficulté de fonctionnement.
Accessoires complets :
Accessoires de support :Fournir des accessoires tels que des vis, des boucles de câbles, des connecteurs et des éléments de protection pour une installation et une maintenance faciles par les utilisateurs.
Boucles et connecteurs en fil de fer :Utilisez les boucles et connecteurs de fils AMP pour assurer une connexion sécurisée et une transmission stable des fils.
