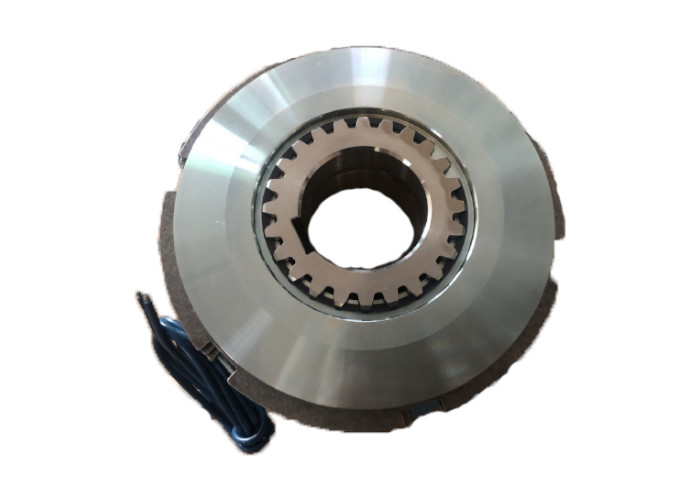

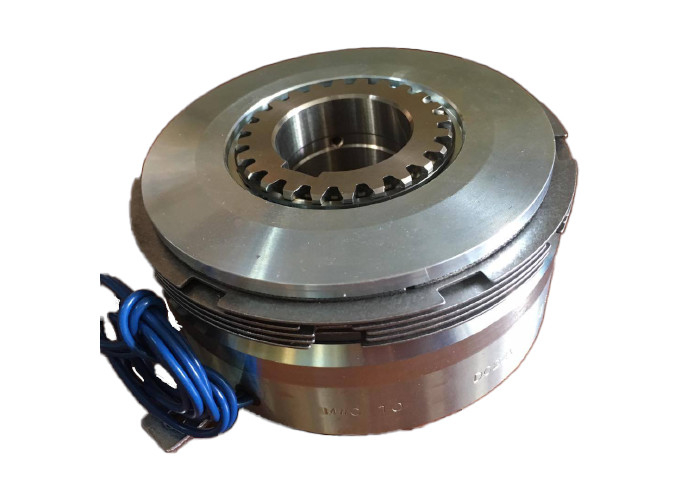

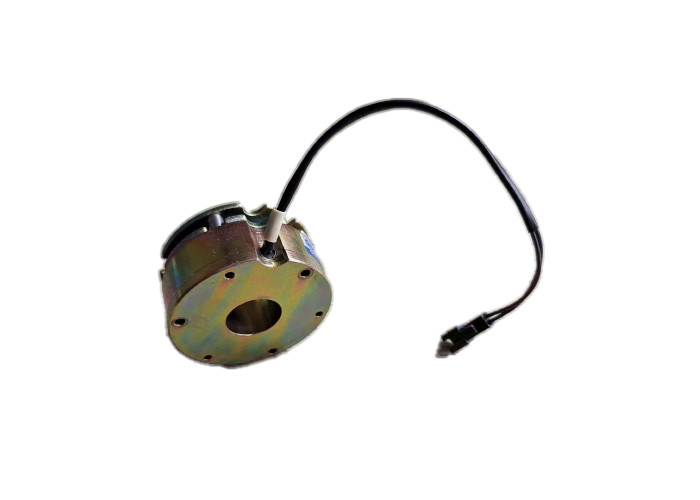

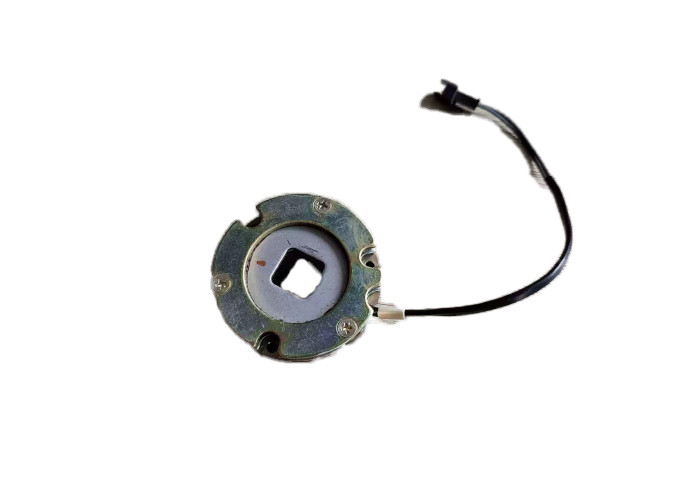

Long Life Printer Clutch MCNB Series Micro Non Excited Brake

L'embrayage de l'imprimante à longue durée de vie de la série MCNB

  • Mettre en évidence

    Un micro-embrayage de frein sans excitation

    ,

    un embrayage d'imprimante à longue durée de vie

  • Chaîne de couple
    0.2 à 1.0 N·m
  • La vie
    Longue
  • Moment de l'inertie
    00,00268 kg·m2
  • Le couple de départ
    100% du produit
  • Qualité
    0.170kg
  • Source d'énergie
    Branchez la prise électrique
  • L'ouverture de la lame de scie
    100
  • Série
    L'embrayage
  • Lieu d'origine
    Le Japon
  • Nom de marque
    OGURA
  • Numéro de modèle
    Série MCNB
  • Quantité de commande min
    Pour négocier.
  • Prix
    Negotiate
  • Détails d'emballage
    emballage sur mesure

L'embrayage de l'imprimante à longue durée de vie de la série MCNB

Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.

Description du produit:

La série MCNB est un frein électromagnétique miniature non excité méticuleusement conçu pour des applications exigeant un contrôle précis et une grande fiabilité.Ce frein utilise des matériaux de friction spéciaux et un circuit magnétique efficaceIl est doté d'un faible moment d'inertie, d'un petit diamètre, d'une longue durée de vie et d'un fonctionnement silencieux.Les produits sont classés en type de freinage (type S) et en type de freinage de freinage/arrêt d'urgence (type R) pour répondre aux exigences des différents scénarios d'utilisation.Il existe deux options de tension: DC24V (série G) et DC90V (série K).

Paramètre technique:

MCNB miniature avec frein non excité.

Type 2, type 5, type 10

Le couple est de 0,2 à 1,0 N·m.

Modèle NFC

2

Le nombre total d'émissions de CO2 est estimé en fonction de la fréquence de l'eau.

5

Le nombre total d'émissions de CO2 est estimé en fonction de la fréquence de l'eau.

10

Le nombre total d'émissions de CO2 est estimé en fonction de la fréquence de l'eau.

couple de frottement statique 〔N・m〕 0.2 0.5 1.0
Inertia J × 10-4〔kg·m]2 O.O.0026 0.0094 0.00173
Diamètre du trou dH9 8 8 10
Direction de la circonférence Une 40 48 58
B. Pour 35 43 52
C- Je ne sais pas.1 40 48 58
F 3 3.4 3.4
G 6 6.5 7
H estUn point nul.1 6.5 6.5 8
Direction axiale L 29 33 35
M 26 19.5 32
N 18 20 22.5
P+0,03 ou -0.01 21 23.6 26
Q. Je vous en prie. 8.5 8.5 8.5
R 6 6 6
Masse [kg] 0.17 0.26 0.42



L'embrayage de l'imprimante à longue durée de vie de la série MCNB 0

Tableau des performances (performances de fonctionnement)

Type MCNB, y compris les types 2, 5 et 10

Modèle Spécification du couple (N · m) Coil (20 °C) Temps d'attraction de l'aimant (ms) Temps de décharge de l'armature (ms)
Voltage en courant continu (V) Courant CC (A) Résistance (Ω) Capacité de puissance (W)
MCNB 2 Résultats de l'enquête 0.2 24 0.175 137 4.2 12 6
KS/KR 90 0.047 1928
MCNB 5 Résultats de l'enquête 0.5 24 0.271 88.6 6.5 17 6
KS/KR 90 0.072 1246
NNBM 10 Résultats de l'enquête 1.0 24 0.293 82 7 24 6
KS/KR 90 0.078 1157



Tableau des performances (charge de travail)

Le modèle MCNB comprend le type 2, le type 5 et le type 10.

Modèle Charge de travail totale maximale × 10〔J〕 Taux de travail maximal [W]
MCNB 2 Le secteur privé 2.8 5
GR/KR 1.4 2.5
MCNB 5 Le secteur privé 5.3 10
GR/KR 2.7 5
NNBM 10 Le secteur privé 6.0 18
GR/KR 3.0 9

L'embrayage de l'imprimante à longue durée de vie de la série MCNB 1

Scénarios applicables:

Automatisation industrielle:adapté à divers équipements d'automatisation, tels que des joints de robot, des systèmes de convoyeurs, des lignes de production automatisées, etc., pour un positionnement précis et un arrêt rapide.

Machines et appareils pour l'emballage:Dans l'industrie de l'emballage, il est utilisé pour contrôler le transport et la découpe précis des matériaux d'emballage, assurant ainsi la précision et l'efficacité du processus d'emballage.

Machines et appareils pour le textile:Utilisé dans les équipements textiles pour contrôler la tension des fils et des tissus, assurant la stabilité du processus de tissage et la qualité du produit.

Équipement médical:Dans les dispositifs médicaux tels que les instruments chirurgicaux, les instruments de précision, etc., des fonctions de freinage sûres et fiables sont prévues pour assurer la sécurité des patients et du personnel médical.

Fonction du produit:

Fonction de freinage et de retenue:Selon le modèle, il peut remplir deux fonctions: freinage et retenue/arrêt d'urgence, répondant aux besoins de différents scénarios d'application.

Stabilité élevée du couple:Des matériaux de friction spéciaux et une conception de circuit magnétique efficace sont utilisés pour assurer la stabilité et la fiabilité du couple de sortie.

Fonctionnement à faible bruit:La partie tournante adopte une conception structurelle qui réduit la clearance arrière, permettant un fonctionnement silencieux et réduisant la pollution sonore.

Longue durée de vie:Utilisation de matériaux de frottement résistants à la chaleur pour améliorer la durée de vie et la durabilité du frein.

Réponse rapide:Le temps d'attraction et de relâchement de l'armature est rapide, ce qui permet une réponse rapide et un contrôle précis du frein.

Soutien et services



  • Un service clientèle 24h/24 et 7j/7 pour répondre à toutes vos questions.
  • Conseils d'experts sur la sélection des produits et le dépannage.
  • Informations détaillées sur les produits et matériel de formation.
  • Garantie complète et services de réparation.
  • Mises à jour et améliorations de produits.

Emballage et expédition

Le frein micro non excité de la série MCNB est emballé et expédié dans une boîte en carton conçue pour assurer la sécurité du produit pendant le transport.La boîte est équipée d'un inserteur de taille personnalisée pour que le produit s'adapte en toute sécuritéÀ l'intérieur de la boîte, le produit est enveloppé d'une enveloppe à bulles et d'un rembourrage en mousse pour fournir un rembourrage et une protection supplémentaires.Une fiche d'emballage et tout matériel promotionnel sont inclus dans le colis.Le colis est ensuite expédié par un transporteur fiable tel que UPS ou FedEx. Les informations de suivi sont fournies au client pour suivre l'avancement du colis.Les délais de livraison varient en fonction du mode d'expédition et de la destination choisis.
