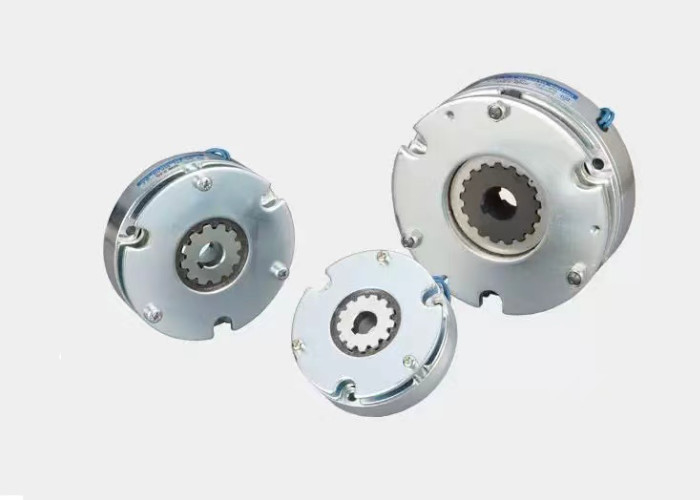

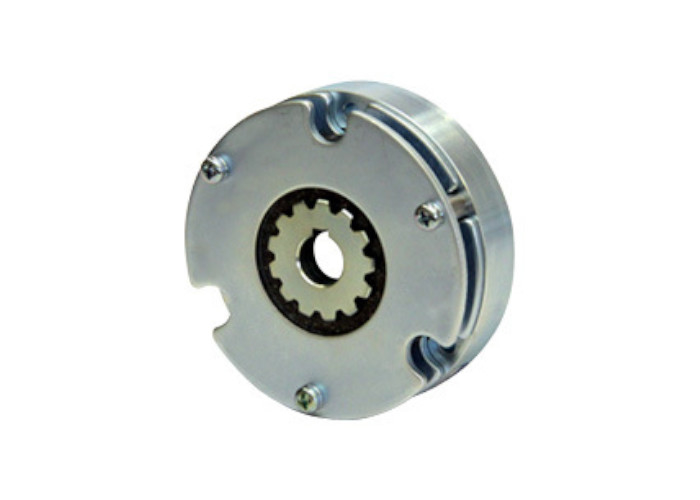

SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m

Série SNB-N Arrêt instantané Parcours de couple de freinage électromagnétique non excité 1 ‰ 100 N·m

Produits - L'embrayage
  • Mettre en évidence

    Arrêt instantané du frein électromagnétique

    ,

    100 N·m frein électromagnétique

    ,

    Le freinage électromagnétique de la série SNB-N

  • Chaîne de couple
    1 ‰ 100 N·m
  • Le couple de départ
    70% du couple spécifié
  • Voltage
    Pour les appareils de commande électrique
  • Résistance à l'usure
    Il est fort.
  • Modèle
    Mince/compact
  • les types de
    Type de freinage/détention à double usage
  • Méthode de rectification
    Vague complète monophasique
  • Voltage d'entrée CA
    Pour les appareils à commande numérique
  • Lieu d'origine
    Le Japon
  • Nom de marque
    OGURA
  • Numéro de modèle
    Série SNB-N
  • Quantité de commande min
    Pour négocier.
  • Prix
    Negotiate
  • Détails d'emballage
    emballage sur mesure

Série SNB-N Arrêt instantané Parcours de couple de freinage électromagnétique non excité 1 ‰ 100 N·m

  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
Obtenir le prix Contactez

Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.

Description du produit:

La série SNB-N est un frein électromagnétique à action non excitée conçu à la fois pour les fonctions de freinage et de retenue.ce frein utilise une structure à ressort ferméIl peut générer rapidement le couple et effectuer un freinage rapide, étant particulièrement adapté aux exigences de sécurité du freinage.Sa conception mince et compacte est hautement compatible avec la nature compacte des servo-motors et de diverses machines et dispositifs. Le frein de la série SNB-N utilise des matériaux résistants à l'usure pour garantir sa durabilité et est équipé d'une fonction de relâchement manuel,exerçant des effets significatifs lors de l'installation de l'équipement ou des pannes de courant.

Paramètre technique:

SNB-N frein de fonctionnement non excité [pour le freinage]

Le type 0.1, de type 0.2, de type 0.4, de type 0.8

Le couple: de 1 à 8Nom

Modèle Nombre d'établissements 0.1G 0.1K 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K
Spécification de la tension CC (V) 24 90 24 90 24 90 24 90
couple de frottement statique 〔N・m〕 1 2 4 8
Inertia J × 10-4〔kg·m]2〕 0.16 0.28 0.43 1.22
Diamètre du forage dH7 12 12 14 19
La porte d'entrée bE9×tUn point nul.15 4 fois 13.5 4 fois 13.5 5 × 16 5 × 21
Direction de la circonférence Une 77 85 97 117
B. Pour 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H est - - -
Direction axiale L 30 32 35 41
M 26 28 30 35
N 15 16 17 19.5
P 19.5 21 22 25.5
Q. Je vous en prie. 8 8 8 10
R 7 7.5 8.5 8.5
S(à travers pour arrêter) 0.1 à 0.25 0.1 à 0.25 0.1 à 0.25 0.1 à 0.25
Masse (kg) 0.55 0.8 1.1 1.8

Série SNB-N Arrêt instantané Parcours de couple de freinage électromagnétique non excité 1 ‰ 100 N·m 0



SNB-N frein de fonctionnement non excité [pour le freinage]

Le type 1.2, de type 2.5, type 5, type 10

Le couple: de 12 à 100 N·m.

Modèle RNB-N 1.2G 1.2K 2.5G 2.5K 5G 5K 10G 10K
Spécification de la tension CC (V) 24 90 24 90 24 90 24 90
couple de frottement statique 〔N・m〕 12 25 50 100
Inertia J × 10-4〔kg·m]2〕 3.0 6.0 14.5 25
Diamètre du forage dH7 19 24 28 32
La porte d'entrée bE9×tUn point nul.15 5 × 21 7 × 27 7 × 31 10 fois 35.5
Direction de la circonférence Une 125 145 165 187
B. Pour 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H est M5 M5 M6 M6
Direction axiale L 54 59 71 83
M 46 51 61 72
N 26 27 32 37
P 16 18 22 21
Q. Je vous en prie. 25 25 30 40
R 11 14 17 21
S(à travers pour arrêter) 0.15 à 0.3 0.15 à 0.3 0.15 à 0.3 0.2 à 0.35
Masse (kg) 3.5 5.1 7.9 12.5

Série SNB-N Arrêt instantané Parcours de couple de freinage électromagnétique non excité 1 ‰ 100 N·m 1



Tableau des performances (caractéristiques de fonctionnement)

Le type SNB-N [pour le freinage], type 0.1, de type 0.2, de type 0.4, de type 0.8, de type 1.2, de type 2.5, de type 5, de type 10.



Modèle

Nombre d'établissements

 Spécification du couple (N · m) Coil (20 °C) Temps d'attraction de l'aimant (ms) Temps de décharge de l'armature (ms) Nombre autorisé de rotations ((R/
Voltage en courant continu (V) Courant CC (A) Résistance (Ω) Capacité de puissance (W)
0.1 G 1 24 0.41 59 10 25 15 5000
Le K. 90 0.11 815
0.2 G 2 24 0.54 45 13 30 15 4000
Le K. 90 0.14 630
0.4 G 4 24 0.63 38 15 40 20 4000
Le K. 90 0.17 540
0.8 G 8 24 0.76 32 18 55 35 3500
Le K. 90 0.20 445
1.2 G 12 24 0.96 25 23 70 40 3500
Le K. 90 0.25 358
2.5 G 25 24 1.13 21 27 90 60 3000
Le K. 90 0.30 300
5 G 50 24 1.37 17.5 33 135 80 3000
Le K. 90 0.37 245
10 G 100 24 1.88 12.8 45 200 110 2500
Le K. 90 0.50 180





Tableau des performances (charge de travail)

Le type SNB-N [pour le freinage], type 0.1, de type 0.2, de type 0.4, de type 0.8, de type 1.2, de type 2.5, type 5, type 10

Modèle
Nombre d'établissements		 L'écart réglable maximal [mm] Charge de travail totale maximale réglable [J] Charge de travail totale maximale [J] Taux de fonctionnement maximal [W]
0.1 0.55 - 1.6 × 107 33
0.2 0.55 - 1.9 × 107 41
0.4 0.60 - 3.0 × 107 57
0.8 0.60 - 5.6 × 107 98
1.2 0.65 5.5 × 107 2.0 × 108 98
2.5 0.65 7.7 × 107 3.4 × 108 114
5 0.70 9.1 × 107 4.8 × 108 115
10 0.80 1.6 × 108 7.9 × 108 212

Série SNB-N Arrêt instantané Parcours de couple de freinage électromagnétique non excité 1 ‰ 100 N·m 2

Scénarios applicables:

Le frein de la série SNB-N bénéficie d'un large éventail d'applications et n'est pas limité en raison de sa double fonction de freinage et de maintien.Il peut être utilisé dans divers systèmes mécaniques qui exigent un freinage et un maintien rapides, tels que des lignes de production automatisées, des joints robotiques et des dispositifs de transmission, entre autres.Ses performances de freinage exceptionnelles et sa conception compacte en font un choix idéal pour de nombreuses applications industrielles.

Fonction du produit:

Fonction de freinage:Lorsque la bobine n'est pas alimentée, l'armature est pressée contre le disque de friction par la force du ressort pour obtenir un effet de freinage.

Fonction de maintienDans l'état de freinage, il peut maintenir de manière stable l'état statique du système mécanique pour éviter les mouvements accidentels.

Réponse rapide:En utilisant des principes électromagnétiques, la bobine attire rapidement l'armature après avoir été alimentée, relâche le frein et obtient une réponse rapide.

Décharge manuelle:Pour certains modèles (1.2-10), une fonction de relâchement manuel est fournie, qui peut relâcher le frein en spécifiant le boulon, facilitant ainsi l'installation et la maintenance de l'équipement.

Réglage de l'écart:Certains modèles prennent en charge le réglage de l'écart, qui peut ajuster l'écart entre l'armature et le joug magnétique en fonction de l'utilisation réelle pour assurer l'effet de freinage.

Durable et durable:Utilisation de matériaux de frottement résistants à l'usure pour assurer une performance de freinage stable du frein pendant une utilisation prolongée.
