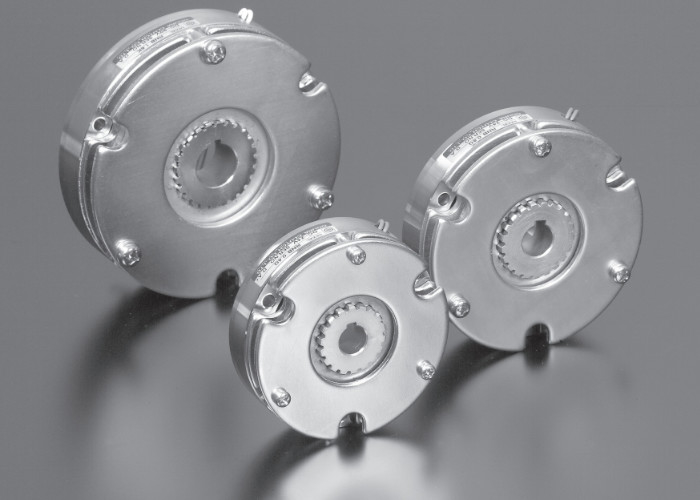

Réduction des ondes complètes monophasées RNB-N alimenté par frein pour 100 V/200 V d'entrée CA
-
Mettre en évidence
Les freins d'entrée à courant alternatif de 100 V/200 V
,Freins de rectification à ondes complètes monophasiques
,Les freins RNB-N
-
Chaîne de couple2 ‰ 200 N·m
-
VoltagePour les appareils de commande électrique
-
Méthode de rectificationVague complète monophasique
-
Fréquence50/60 Hz
-
Voltage d'entrée CAPour les appareils à commande numérique
-
Sortie CC24 V/90 V
-
Lieu d'origineLe Japon
-
Nom de marqueOGURA
-
Numéro de modèleSérie RNB-N
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Réduction des ondes complètes monophasées RNB-N alimenté par frein pour 100 V/200 V d'entrée CA
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:

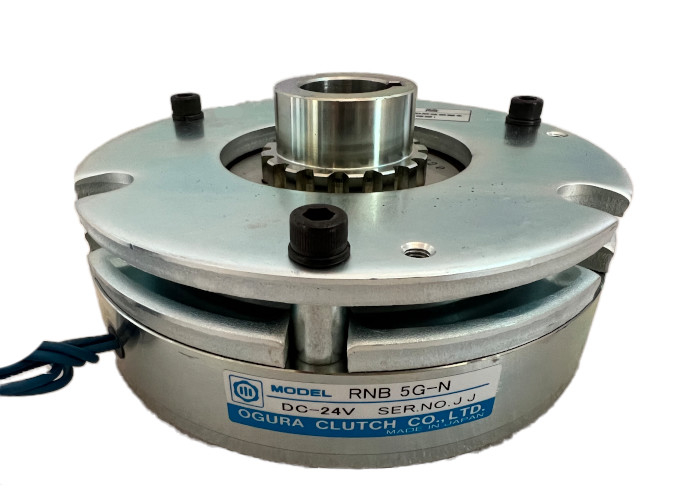

Le frein d'actionnement non excité de la série RNB-N est un produit de freinage compact de haute performance avec des caractéristiques telles que le freinage rapide, le couple élevé et le dégagement manuel.Il est largement utilisé dans divers scénarios industriels qui nécessitent un maintien et un arrêt d'urgenceSes spécifications détaillées de paramètres et ses instructions d'installation offrent aux utilisateurs un support technique complet et fiable.
Paramètre technique:
RNB-N frein de fonctionnement non excité [pour la tenue]
0.2 type, 0.4 type, 0.8 type, 1.6 type
Le couple: 2 à 16 N·m
| Modèle | RNB-N | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| Spécification de la tension CC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| couple de frottement statique | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| Inertia | J × 10-4〔kg·m]2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| Diamètre du forage | dH7 | 12 | 12 | 14 | 19 | |||||
| La porte d'entrée | bE9×tUn point nul.15 | 4 fois 13.5 | 4 fois 13.5 | 5 × 16 | 5 × 21 | |||||
| Direction de la circonférence | Une | 77 | 85 | 97 | 117 | |||||
| B. Pour | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H est | - | - | - | - | ||||||
| Direction axiale | L | 30 | 32 | 35 | 41 | |||||
| M | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 18 | 16 | 14 | 15 | ||||||
| Q. Je vous en prie. | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(à travers pour arrêter) | 0.15 à 0.3 | 0.15 à 0.3 | 0.15 à 0.3 | 0.15 à 0.3 | ||||||
| Masse (kg) | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
RNB-N frein de fonctionnement non excité [pour la tenue]
Type 3, type 5, type 10, type 20
Le couple: 30 à 200 N·m
| Modèle | RNB-N | 3G | 3K | 5G | 5K | 10G | 10K | 20G | 20 mille. | |
| Spécification de la tension CC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| couple de frottement statique | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| Inertia | J × 10-4〔kg·m]2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| Diamètre du forage | dH7 | 19 | 24 | 28 | 32 | |||||
| La porte d'entrée | bE9×tUn point nul.15 | 5 × 21 | 7 × 27 | 7 × 31 | 10 fois 35.5 | |||||
| Direction de la circonférence | Une | 125 | 145 | 165 | 187 | |||||
| B. Pour | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H est | M5 | M5 | M6 | M6 | ||||||
| Direction axiale | L | 53.5 | 56.5 | 71 | 81 | |||||
| M | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q. Je vous en prie. | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S ((à travers pour arrêter) | 0.15 à 0.3 | 0.15 à 0.3 | 0.15 à 0.3 | 0.2 à 0.35 | ||||||
| Masse (kg) | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
Tableau des performances (caractéristiques de fonctionnement).
RNB-N type [pour la détention] type 0,2, type 0,4, type 0,8, type 1,6, type 3, type 5, type 10, type 20.
|
Modèle RNB-N |
Spécification du couple (N · m) | Coil (20 °C) | Temps d'attraction de l'aimant (ms) | Temps de décharge de l'armature (ms) | Nombre autorisé de rotations ((r/min) | ||||
| Voltage en courant continu (V) | Courant CC (A) | Résistance (Ω) | Capacité de puissance (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| Le K. | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| Le K. | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| Le K. | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| Le K. | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| Le K. | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| Le K. | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| Le K. | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| Le K. | 90 | 0.50 | 180 | ||||||
Scénarios applicables:
Fonction de maintienFournir une force de freinage à l'état non excité lorsque la tenue de la charge est stable.
Arrêt d'urgence:En cas d'urgence, l'alimentation peut être rapidement coupée et un freinage rapide peut être réalisé par la force du ressort pour assurer la sécurité de l'équipement.
Applications industrielles:largement utilisé dans les équipements d'automatisation, les lignes de production, les machines-outils et autres domaines pour assurer la stabilité et la sécurité du fonctionnement des équipements.
Fonction du produit:
Action non excitante:Lorsque la bobine n'est pas alimentée, le frein est en état de freinage; après avoir été allumé, l'armature est attirée par le joug magnétique et le frein est relâché.
Freinage rapide:Utilisation de la force du ressort pour obtenir un freinage rapide, avec un temps de réponse de freinage court et un bon effet de freinage.
Décharge manuelle:Certains modèles (3-20) prennent en charge la fonction de relâchement manuel, qui relâche le frein en poussant l'armature avec des boulons, facilitant l'entretien et le dépannage de l'équipement.
Élément de protection:Il est recommandé d'utiliser des éléments de protection intégrés ou des éléments de protection connectés en parallèle à la bobine pour protéger le dispositif d'alimentation contre les dommages.
