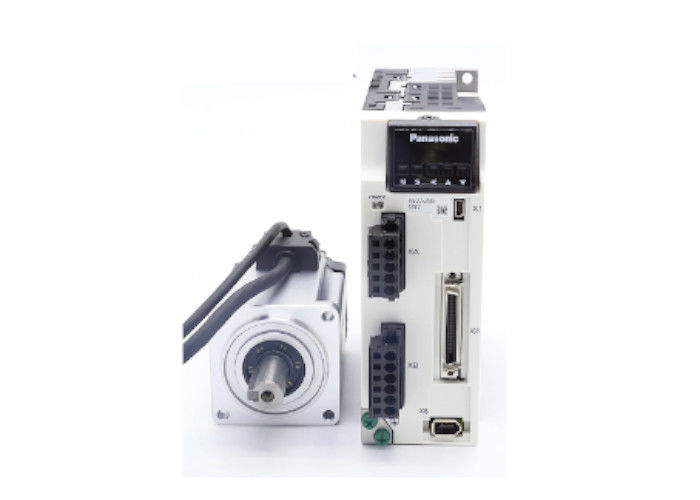

    Servo-entraînement de la série A6N

    ,

    Servo-entraînement en temps réel Express

    ,

    Servo-entraînement réseau à grande vitesse

  • Modèle
    A6N
  • Série
    A6NF/A6NE: les données sont fournies par le fournisseur.
  • Mode d'alimentation électrique
    Courant alternatif
  • Niveau de protection
    Pour la protection contre la corrosion
  • Lieu d'origine
    Le Japon
  • Numéro de modèle
    Série A6N
  • Quantité de commande min
    Pour négocier.
  • Prix
    Negotiate
  • Détails d'emballage
    emballage sur mesure

A6N série Servo Drive,Action réseau haute vitesse en temps réel Express,Highly en temps réel,..

  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
Obtenir le prix Contactez

Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.

Description du produit:

Série A6N

Correspondance RTEX

A6NF multifonctionnel

Norme A6NE



Correspondance en temps réel express (RTEX).

Poursuite de la performance ultime en temps réel.

Le cycle de communication maximal est de 0,0625 ms. [avec un maximum de 16000 transmissions par seconde!]

Vitesse de communication 100 Mbps en double.

Réactivité de vitesse 3200 Hz.



Fonctionnalité correspondant à plusieurs besoins.

Clampage et comparaison de position de haute précision.

Opération sans fil fonction absolue.

Fonction de sécurité I/F accompagnée des normes internationales correspondantes.



Une simple connexion réseau.

Une combinaison de haute performance et de faible coût.

Mettre en place une simultanité par le biais d'un ASIC de communication.

Le développement des stations maître et esclave correspondantes est plus facile.

Caractéristiques de base:

Série A6NE (type standard)

Position, vitesse et type de couple.

Projet Fonction
Énergie d'entrée 100 V Énergie du circuit principal une phase unique de 100 V à 120 V à 50 Hz/60 Hz
Énergie du circuit de commande à une phase unique 100V ≈ 120V 50Hz/60Hz
Pour les appareils électriques Énergie du circuit principal Type A-D Pour les appareils de traitement des gaz, le régulateur doit être équipé d'un dispositif de régulation des gaz et d'un système de régulation des gaz.
Type E-F Pour les appareils de traitement de l'énergie électrique
Énergie du circuit de commande Type A-D Pour les appareils de traitement des gaz à effet de serre:
Type E-F Pour les appareils de traitement des gaz, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Conditions environnementales d'utilisation Température
  • Température de fonctionnement de 0 °C à 55 °C (sans congélation)
  • Température de stockage -20 °C à 65 °C (température maximale garantie: 80 °C pendant 72 heures mais sans condensation)
Humidité

Conserver à moins de 20% à 85% de RH pendant l'utilisation et le stockage (sans condensation)
Hauteur

Hauteur de la mer inférieure à 1000 mètres
Vibration

inférieure à 5,88 m/s2, de 10 Hz à 60 Hz
Mode de commande Appareil à ondes sinusoïdales IGBT PWM
Le codeur
  • Encodeur absolu série à 7 fils de 23 bits (8388608 de résolution).
  • Lorsque l'on utilise un système incrémentiel (sans utiliser les données de plusieurs tours), il n'est pas nécessaire de brancher la batterie de l'encodeur absolu pendant l'utilisation.
Connecteur Signal de commande Résultats de l'analyse

8 (allocation des fonctions par paramètres)
Produits

3 (allocation des fonctions par paramètres)
Signal analogique Produits 2 sorties (moniteurs analogiques 1 et 2)
Signal de pulsation Produits

Sortie d'impulsion du codeur à travers le pilote de ligne longue du signal de phase A/B
Fonction de communication En temps réelExpressS ((RTEX) Transmission en temps réel des instructions d'action, des paramètres, des moniteurs d'état, etc.
USB Il peut être connecté à des ordinateurs pour les paramètres et la surveillance de l'état.
Panneau avant 17 segments de LED2 bits.
2 LED d'état du réseau (LINK, COM).
3 Utilisez un interrupteur rotatif pour définir l'adresse du nœud.
4 Sortie du moniteur analogique (moniteurs analogiques 1 et 2).
Régénération
  • Type A-B: pas de résistance régénératrice intégrée (uniquement externe)
  • Type C-F: résistance régénératrice intégrée (peut être externe)
Freinage dynamique Type A-F: intégré.
Modèle de contrôle Contrôle en boucle semi-fermé.
Contrôle de la position: contrôle de la position du profil (PP), contrôle de la position cyclique (CP).
Régulateur de vitesse: régulateur de vitesse cyclique (CV).
Régulation du couple: régulation cyclique du couple (CT).
Le PP/CP/CV/CT ci-dessus peut être commuté par des commandes de communication RTEX.



Série A6NF (multifonctionnelle)

Position, vitesse, couple, type de boucle fermée.

Projet Fonction
Énergie d'entrée 100 V Énergie du circuit principal une phase unique de 100 V à 120 V à 50 Hz/60 Hz
Énergie du circuit de commande à une phase unique 100V ≈ 120V 50Hz/60Hz
Pour les appareils électriques Énergie du circuit principal Type A-D Pour les appareils de traitement des gaz, le régulateur doit être équipé d'un dispositif de régulation des gaz et d'un système de régulation des gaz.
Type E-H Pour les appareils de traitement de l'énergie électrique
Énergie du circuit de commande Type A-D Pour les appareils de traitement des gaz à effet de serre:
Type E-H Pour les appareils de traitement des gaz, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Conditions environnementales d'utilisation Température
  • Température de fonctionnement de 0 °C à 55 °C (sans congélation)
  • Température de stockage -20 °C à 65 °C (température maximale garantie: 80 °C pendant 72 heures mais sans condensation)
Humidité

Conserver à moins de 20% à 85% de RH pendant l'utilisation et le stockage (sans condensation)
Hauteur

Hauteur de la mer inférieure à 1000 mètres
Vibration

inférieure à 5,88 m/s2, de 10 Hz à 60 Hz
Mode de commande Appareil à ondes sinusoïdales IGBT PWM
Le codeur
  • Encodeur absolu série à 7 fils de 23 bits (8388608 de résolution).
  • Lorsque l'on utilise un système incrémentiel (sans utiliser les données de plusieurs tours), il n'est pas nécessaire de brancher la batterie de l'encodeur absolu pendant l'utilisation.
Réaction du capteur de déplacement externe Phase A/B · entrée différentielle du signal d'origine, communication en série, capteur de déplacement de communication en série, fabricant correspondant:
Il y a des gens qui ont été tués.
Connecteur Signal de commande Résultats de l'analyse

8 (allocation des fonctions par paramètres)
Produits

3 (allocation des fonctions par paramètres)
Signal analogique Produits 2 sorties (moniteurs analogiques 1 et 2)
Signal de pulsation Produits

Les impulsions de l'encodeur ou les impulsions du capteur de déplacement externe sont produites par des conducteurs à longue ligne de signal de phase A/B.
Fonction de communication En temps réelExpressS ((RTEX) Transmission en temps réel des instructions d'action, des paramètres, des moniteurs d'état, etc.
USB Il peut être connecté à des ordinateurs pour les paramètres et la surveillance de l'état.
Fonction de sécurité Les terminaux de sécurité fonctionnels correspondants.
Panneau avant 17 segments de LED2 bits.
2 LED d'état du réseau (LINK, COM).
3 Utilisez un interrupteur rotatif pour définir l'adresse du nœud.
4 Sortie du moniteur analogique (moniteurs analogiques 1 et 2).
Régénération
  • Type A-B, type G, type H: pas de résistance régénératrice intégrée (uniquement externe)
  • Type C-F: résistance régénératrice intégrée (peut être externe)
Freinage dynamique Type A-G: type H intégré: seulement extérieur.
Modèle de contrôle 1 Contrôle en boucle semi-fermé.
Contrôle de la position: contrôle de la position du profil (PP), contrôle de la position cyclique (CP).
Régulateur de vitesse: régulateur de vitesse cyclique (CV).
Régulation du couple: régulation cyclique du couple (CT).
2 Contrôle complet en boucle fermée
Contrôle de la position: contrôle de la position du profilé (PP), contrôle de la position cyclique (CP)
Les deux modes 1 et 2 mentionnés ci-dessus peuvent être commutés par des paramètres
Le PP/CP/CV/CT ci-dessus peut être commuté par des commandes de communication RTEX



A6N série Servo Drive,Action réseau haute vitesse en temps réel Express,Highly en temps réel,.. 0

les spécifications:

A6N série Servo Drive,Action réseau haute vitesse en temps réel Express,Highly en temps réel,.. 1A6N série Servo Drive,Action réseau haute vitesse en temps réel Express,Highly en temps réel,.. 2

1Symbole du modèle

Le symbole Nom du modèle   Le symbole Nom du modèle
MAD Type A Le MDD Type D
DMI Type B Méditerranée Type E
MCD Type C Résultats de l'enquête Type F



Série 2

Le symbole Nom de série
L Série A6



3Fonctions de sécurité

Le symbole Les spécifications
N Aucune fonction de sécurité
T avec des éléments de sécurité



4Le courant de sortie nominal maximal du conducteur

Le symbole Courant nominal   Le symbole Courant nominal
0 6A 5 40A
1 8A 8 60A
2 12A Une 100A
3 22A B. Pour 120A
4 24A



5 Spécifications de la tension d'alimentation

Le symbole Les spécifications
1 électronique monophasé 100V
2 électronique à trois phases 200V
3 Pour les appareils à commande numérique:



6 Spécifications I/F 7Différenciation fonctionnelle

Le symbole Les spécifications Le symbole Les spécifications
S Par défaut, le système de réglage de la fréquence est utilisé. E Type universel (spécifique au train à impulsions)
F Multifonctionnel (impulsion, analogue, boucle fermée complète)
G Type de communication universelle (spécifique au train de pulsation, RS232/RS485)
N RTEX E Aucune fonction de sécurité
F avec des éléments de sécurité
