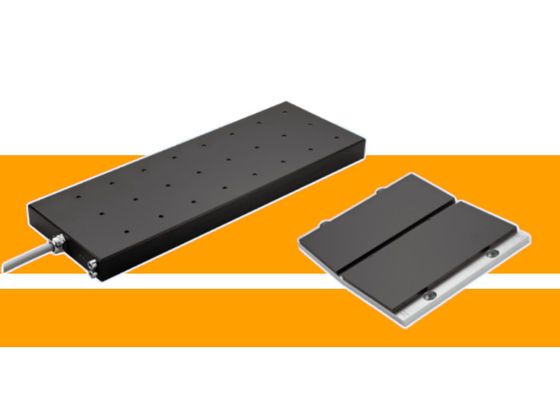

Le moteur linéaire de la série LMFA à noyau en fer a une poussée instantanée de 20 000 N et convient à l'industrie de l'automatisation
-
Mettre en évidence
Moteur linéaire de la série LMFA 20 000N
-
Température maximale de la bobine120°C
-
Distance extrême30 mm
-
Constante de temps thermique150s
-
Température de refroidissement par eau20℃
-
Lieu d'origineTaiwan
-
Numéro de modèleSérie LMFA
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Le moteur linéaire de la série LMFA à noyau en fer a une poussée instantanée de 20 000 N et convient à l'industrie de l'automatisation
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
Le moteur linéaire synchrone à aimants permanents LMFA est un moteur doté d'une excellente performance, d'un système de refroidissement par eau intégré, d'une densité de poussée ultra-haute, d'un moteur à moteur à courant continu et d'un moteur à courant continu.et a obtenu les certifications UL et CE.
Paramètre technique:
| paramètre | LMFA01 | LMFA01L | LMFA02 | LMFA02L | LMFA03 | LMFA03L |
| Poussée continue (N) | 74 | 74 | 149 | 149 | 223 | 223 |
| Courant continu (A) | 1.4 | 1.8 | 2.7 | 3.6 | 4.1 | 5.5 |
| Poussée continue (WC) (N) | 149 | 149 | 297 | 297 | 446 | 446 |
| Courant continu (WC) (A) | 2.7 | 3.6 | 5.4 | 7.3 | 8.1 | 10.9 |
| Poussée instantanée (1s) (N) | 282 | 282 | 564 | 564 | 845 | 845 |
| Courant instantané (1s) (A) | 8.4 | 11.3 | 16.7 | 22.6 | 25.1 | 33.9 |
| Constante de poussée (N/A) | 55.1 | 40.8 | 55.1 | 40.8 | 100.8 | 74.6 |
| Force d'aspiration entre le rotor et le stator (N) | 457 | 457 | 914 | 914 | 1372 | 1372 |
| Température maximale de la bobine (°C) | 120 | |||||
| Constante de temps électrique (ms) | 7.2 | 7.7 | 7.2 | 7.7 | 7.2 | 7.7 |
| Résistance (entre les fils, 25 °C) (Ω) | 11.7 | 6.0 | 5.9 | 3.0 | 3.9 | 2.0 |
| Résistance (entre les fils, 120 °C) (Ω) | 15.4 | 7.9 | 7.7 | 4.0 | 5.1 | 2.6 |
| Inductance (entre les lignes) (mH) | 84.2 | 46.2 | 42.1 | 23.1 | 28.1 | 15.4 |
| Distance extrême (mm) | 30 | |||||
| Radius de flexion du fil moteur (mm) | 94 | |||||
| Constante de force électromotive arrière (ligne à ligne) (v/(m/s)) | 31.8 | 23.5 | 31.8 | 23.5 | 31.8 | 23.5 |
| Constante du moteur (25C) (N/√ W) | 13.1 | 13.6 | 18.6 | 19.2 | 22.8 | 23.5 |
| Résistance thermique (°C/W) | 2.25 | 2.40 | 1.13 | 1.20 | 0.75 | 0.80 |
| Résistance thermique (WC) (°C/W) | 0.56 | 0.60 | 0.28 | 0.30 | 0.19 | 0.20 |
| Constante (s) de temps thermique | 150 | |||||
| Débit minimum (L/min) | 3.3 | |||||
| Température de refroidissement de l'eau (°C) | 20 | |||||
| Perte de pression (barres) | 0.54 | 0.54 | 0.82 | 0.82 | 1.1 | 1.1 |
| Commutateur de détection thermique | 1×Pt1000+1×(3OTC SNM120 en série) | |||||
| Velocité maximale de poussée instantanée (m/s) | 5.39 | 7.40 | 5.39 | 7.40 | 5.39 | 7.40 |
Diagramme des dimensions du produit
Scénarios applicables:
Il est largement utilisé dans des domaines tels que l'industrie des machines-outils, les machines de traitement laser, les machines de découpe de verre et les plates-formes actives de suppression des vibrations.
Fonction du produit:
Conception de refroidissement par eau:Grâce à des conceptions électromagnétiques et de dissipation de chaleur spéciales, il réduit efficacement la température de fonctionnement du moteur et améliore la stabilité et la fiabilité du moteur.
Densité de poussée extrêmement élevée:La poussée instantanée maximale peut atteindre 20 000 N. La portée de poussée continue du refroidissement par eau est de 149 N à 7917 N et la portée de poussée instantanée est de 282 N à 20 827 N,fournir un support de puissance puissant pour divers scénarios d'application.
Configuration souple:Le moteur à trois phases est composé d'un côté principal (moteur) composé d'un noyau en fer et d'un côté secondaire (stator) composé d'aimants permanents.Plusieurs déménageurs peuvent être utilisés selon la situation., et le nombre de stators peut être étendu à l'infini, et la course en mouvement n'est pas limitée.
Hauteurs d'installation multiples:Les hauteurs d'installation sont de 48,5 mm, 50,5 mm, 64,1 mm et 66,1 mm, adaptées à différents environnements d'installation.
