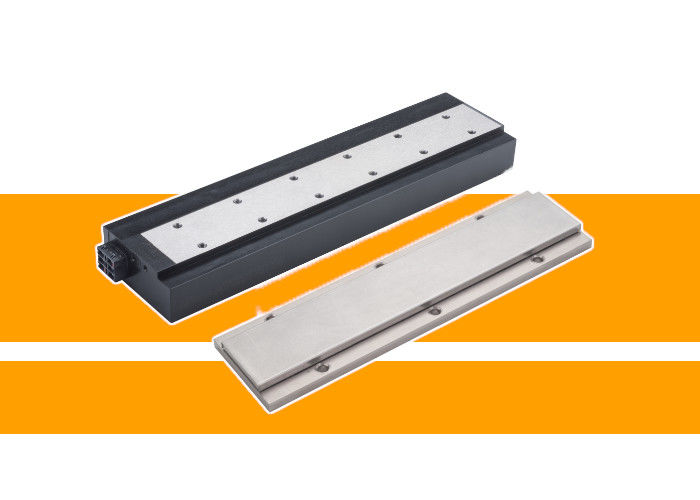

Les moteurs linéaires de la série LMSA ont une petite taille et une poussée élevée, adaptés aux industries des PCB, FPC, FPD et LDI
-
Mettre en évidence
Moteur linéaire FPC
,Moteur linéaire PCB
,Moteur linéaire FPD
-
Taille d'installation34 mm, 36 mm
-
Tension maximum d'opération325 v
-
Distance extrême30 mm
-
Lieu d'origineTaiwan
-
Numéro de modèleSérie LMSA
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
Les moteurs linéaires de la série LMSA ont une petite taille et une poussée élevée, adaptés aux industries des PCB, FPC, FPD et LDI
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:
Le moteur linéaire synchrone LMSA est un représentant exceptionnel des produits à entraînement linéaire.Il permet une fusion parfaite du volume minimum et de la poussée maximale dans un espace limité.Parmi eux, la série LMSA-Z est encore plus unique.
Paramètre technique:
| paramètre | unité | Le nombre d'heures de travail | Le nombre d'heures de travail | Le code de l'établissement |
| poussée continue | N | 52 | 104 | 103 |
| Courant continu | Une | 2.1 | 4.2 | 2.1 |
| Poussée instantanée (1s) | N | 112 | 224 | 289 |
| Courant instantané (1s) | Une | 6.3 | 12.6 | 6.3 |
| constante de force | N/A | 24.5 | 24.5 | 48.6 |
| Force d'aspiration entre le rotor et le stator | N | 241 | 482 | 481 |
| Température maximale de la bobine | °C | 120 | ||
| Constante de temps électrique | ms | 3 | 3.7 | 4.4 |
| Résistance (entre les fils, 25 °C) | Oh | 6.2 | 3.1 | 8.4 |
| Résistance (entre les fils, 120 °C) | Oh | 8.5 | 4.3 | 11.6 |
| Inductivité (entre les lignes) | mH | 23 | 11.6 | 37.1 |
| Distance extrême | mm | 30 | ||
| Radius de déviation du fil moteur | mm | - | ||
| Constante de force électromotive arrière (ligne à ligne) | Vrs/m/s | 14.2 | 14.2 | 28.1 |
| Constante du moteur (25C) | N/√W | 8.1 | 11.5 | 13.7 |
| résistance thermique | °C/W | 1.69 | 0.83 | 1.23 |
| Constante de temps thermique | S | 610 | ||
| Commutateur de détection thermique | - | 3PTC SUN120 en série | ||
| Voltage de fonctionnement maximal | VDC | 325 | ||
| Masse moteur | en kg | 0.49 | 0.98 | 0.7 |
| Masse unitaire du stator | Poids total de l'eau | 1.9 | 1.9 | 2.7 |
