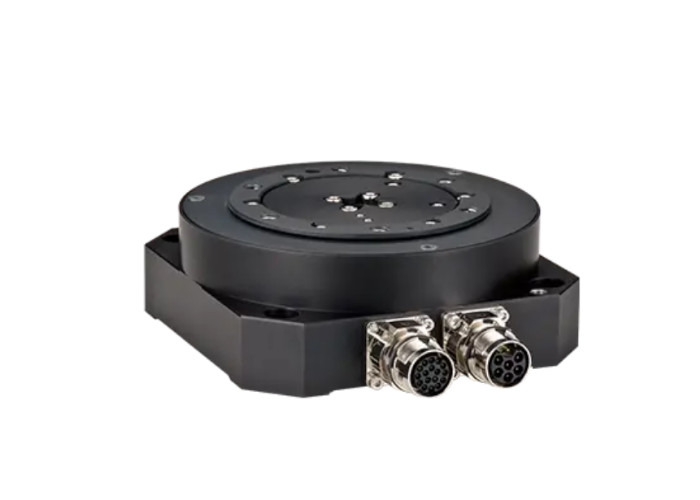

DMN95/DMN9A Servo-moteur linéaire à couple continu de 1,41 Nm pour un contrôle de mouvement précis
-
Mettre en évidence
1.41 Nm Servo moteur linéaire
,Servo-moteur linéaire à commande de mouvement précise
,Moteur de servo linéaire DMN95/DMN9A
-
Couple continu1.41 Nm
-
Le couple instantané (1s)4.7 Nm
-
Constante de couple6.01 Nm/bras
-
Vitesse maximale8000 t/mn
-
Déviation axiale/déviation radiale00,03 mm/0,03 mm
-
Poids du moteur2,36 kilogrammes
-
Lieu d'origineTaiwan
-
Numéro de modèleLe code de dépôt est le code de dépôt de l'autorité compétente.
-
Quantité de commande minPour négocier.
-
PrixNegotiate
-
Détails d'emballageemballage sur mesure
DMN95/DMN9A Servo-moteur linéaire à couple continu de 1,41 Nm pour un contrôle de mouvement précis
Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.
Description du produit:

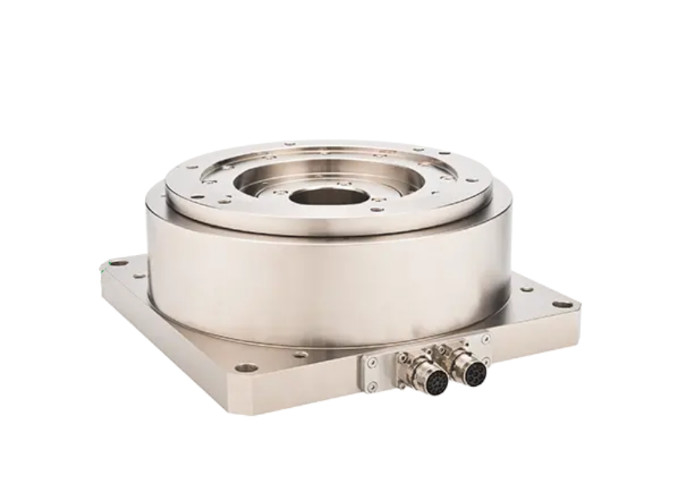

Les moteurs à entraînement direct de la série DMN95/DMN9A ont l'aspect le plus léger et utilisent des systèmes de rétroaction incrémentielle/absolu de haute résolution pour positionner avec précision la rétroaction.couple de sortie élevé, et des capacités de positionnement de haute précision, ce qui les rend adaptés aux besoins industriels avec une faible poussée, mais nécessitant un positionnement précis.
Paramètre technique:
| Les spécifications | Compagnie | Le DMN95-5 | Le DMN9A-5 |
|---|---|---|---|
| couple continu | Nm | 47 | 94 |
| Courant continu | Les armes | 4 | 12 |
| Le couple instantané (1s) | Nm | 141 | 282 |
| Courant instantané (1s) | Les armes | 12 | 36 |
| Constante de couple | Nm/arme | 11.76 | 7.6 |
| constante de temps | ms | 4.7 | 4.3 |
| Résistance entre les lignes (température de la bobine 25C) | Oh | 6.01 | 1.06 |
| Inductivité interligne | mH | 28 | 4.57 |
| Nombre extrême | 22 | 22 | |
| Constante de force électromotive arrière (ligne à ligne) | Vrms/rad/s | 6.8 | 4.4 |
| Constante du moteur (température de la bobine 25C) | Nm/√w | 3.9 | 6 |
| résistance thermique | Nombre d'étoiles | 0.52 | 0.33 |
| Capteur de température | PTC SNM100 | PTC SNM100 | |
| Voltage de fonctionnement maximal | VDC | 600 | 600 |
| Temps d'inertie du rotor | Poids en kgm2 | 0.042 | 0.042 |
| Qualité du moteur | en kg | 22.5 | 31.5 |
| Charge axiale maximale | N | 8000 | 8000 |
| Charge de couple maximale | Nm | 120 | 120 |
| Vitesse maximale | Rpm | 250 | 350 |
| puissance de résolution | p/rev | 4320000 (incrémentielle, sin/cos 1Vpp) | |
| Récupérer la précision | arc-seconde | ± 25 | ± 25 |
| la précision | arc-seconde | ± 15 ou ± 10 | ± 15 ou ± 10 |
| Déviation axiale | mm | 0.03 est nul.0052) | 0.03 est nul.0052) |
| Déviation radiale | mm | 0.03 est nul.0152) | 0.03 est nul.0152) |
| hauteur | mm | 95 | 155 |
Scénarios applicables:
Fabrication de semi-conducteurs:utilisés pour des opérations de haute précision telles que la découpe et l'emballage des plaquettes.
Coupe au laser:supporte des opérations de découpe de haute précision pour assurer la qualité de la transformation.
Une nouvelle énergie:adapté à la fabrication et à l'entretien d'équipements tels que les panneaux solaires et les éoliennes.
Fabrication automobile:un positionnement et un montage précis appliqués aux lignes de production automatisées.
Produits électroniques de consommation:assemblage de précision de produits électroniques tels que les téléphones portables, les tablettes, etc.
Industrie des panneaux:Fabrication et transformation de substrats en verre et de panneaux d'affichage.
Équipement médical:des robots médicaux de haute précision, des instruments chirurgicaux, etc.
Mesure/essais:Équipement de mesure et d'essai de haute précision pour assurer la qualité du produit.
Fonction du produit:
Haute précision:Adoption d'une règle optique incrémentielle haute résolution pour obtenir un positionnement et une mesure de haute précision.
Réponse dynamique élevée:Excellente performance dynamique, régulation des conditions de charge en évolution rapide.
Conception de miniaturisation:La conception interne de la plateforme tournante réduit l'occupation de l'espace et améliore l'intégration du système.
Gratuit d'entretienConçu pour une longue durée de vie, réduisant les coûts de maintenance et les temps d'arrêt.
Options de codage multiples:Prend en charge les capteurs Hall, les freins mécaniques, la compensation de précision différente et d'autres options pour répondre à différents besoins d'application.
Applicabilité étendue:Convient à divers équipements d'automatisation.
