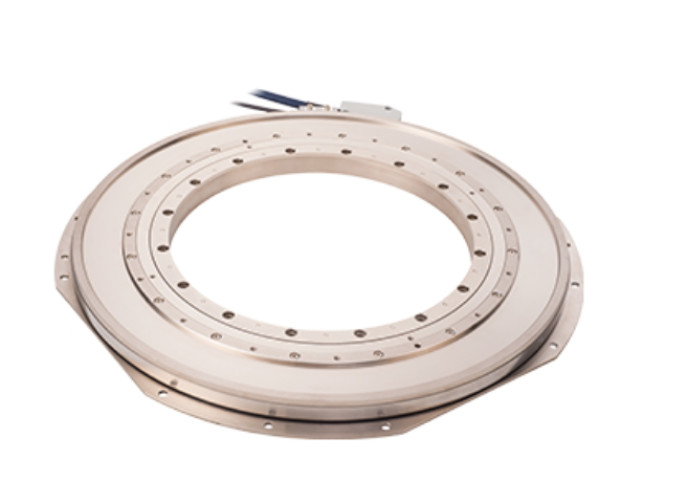

Continuous Current 3.5 Arms Linear Servo Motor Hollow Shaft Diameter Ø140 mm Ø340 mm

Courant continu 3,5 bras Servo moteur linéaire Diamètre de l'arbre creux Ø140 mm Ø340 mm

  • Mettre en évidence

    Servo-moteur linéaire à courant continu

    ,

    3.5 Servo-moteur linéaire à bras

    ,

    Servo-moteur linéaire à arbre creux

  • Diamètre creux d'axe
    Ø140 mm - Ø340 mm
  • Épaisseur
    22 mm à 30 mm
  • Couple continu
    1.26 Nm
  • Courant continu
    3.5 Armes
  • Constante de couple
    0.35 Nm/A rms
  • Résistance thermique
    00,65 °C/W
  • Lieu d'origine
    Taiwan
  • Numéro de modèle
    moteur à entraînement direct mince
  • Quantité de commande min
    Pour négocier.
  • Prix
    Negotiate
  • Détails d'emballage
    emballage sur mesure

Courant continu 3,5 bras Servo moteur linéaire Diamètre de l'arbre creux Ø140 mm Ø340 mm

Les images, modèles, paramètres et autres informations pertinentes affichés dans le produit sont uniquement à titre de référence.composants de précisionSi vous avez besoin de produits personnalisés dans ce domaine, veuillez nous contacter par le formulaire de consultation, par téléphone ou par tout autre moyen que vous trouvez pratique.Nous vous répondrons dès que possible.Nous adhérons toujours à l'objectif de nous efforcer de fournir le meilleur service de la plus haute qualité. Nous sommes impatients d'établir une relation de coopération amicale et stable avec vous.

Description du produit:

Les moteurs à entraînement direct jouent un rôle important dans les domaines des semi-conducteurs, de la fabrication de précision,et équipements d'automatisation en raison de leurs excellentes performances techniques et de leur large gamme d'applicationsSon positionnement de haute précision, sa réponse à grande vitesse, son économie d'énergie et sa protection de l'environnement, ainsi que sa conception à haute rigidité offrent aux utilisateurs des solutions de conduite efficaces, stables et fiables.En attendant, les services personnalisés fournissent également un soutien solide pour répondre aux besoins particuliers de différents clients.

Paramètre technique:

Modèle Symbole de l'unité B2 F2 K3
Puissance du moteur W 334 438 487
couple continu Nm 9.1 19 31
Courant continu Les armes 2.6 2.6 2.6
Le couple instantané (1s) Nm 30.4 63.6 110
Courant instantané (1s) Les armes 8.7 8.7 8.7
Constante de couple Nm/arme 3.5 7.3 13.5
constante de temps ms 0.7
Résistance entre les lignes (température de la bobine 25C) Oh 11.7 17.2 23.8
Inductivité interligne mH 8.6 12.3 16.7
Nombre extrême - 32 48 60
Force électromotrice inverse (ligne à ligne) Vrs/rad/s 2 4.2 7.8
Constante du moteur (température de la bobine 25C) Nm/√W 0.8 1.4 2.3
résistance thermique Nombre d'étoiles 0.63 0.43 0.33
Capteur de température - PTC100
Voltage de fonctionnement maximal VDC 500 ((600)
Temps d'inertie du rotor en kgm2 0.04 0.13 0.4
Qualité du moteur en kg 6.5 9.3 0.4
Charge axiale maximale N 500 750 750
Charge de couple maximale Nm 50 75 75
Vitesse maximale Rpm 350 220 100
puissance de résolution p/rev 3686400 4319232 4324800
Récupérer la précision arc-seconde ±2 ± 15 ± 15
la précision arc-arc-seconde Le nombre de fois où la valeur de l'échantillon doit être mesurée Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Déviation axiale mm 0.03 0.01
Déviation radiale mm 0.03 0.01
hauteur mm 22 22 30
Diamètre creux mm 140 240 340

Scénarios applicables:

Détection à double face:Grâce à sa grande conception creuse et à sa capacité de positionnement de haute précision, les moteurs à entraînement direct sont largement utilisés dans les systèmes de détection à double face des produits pour améliorer l'efficacité et la précision de la détection.

Fabrication de modules de rétroéclairage:Dans la ligne de production de modules de rétroéclairage, le peut économiser de l'espace, réduire le centre de gravité de l'équipement et améliorer la rigidité de l'équipement, améliorant ainsi l'efficacité de la production et la qualité du produit.

Plateforme de positionnement de précision:En tant que composant principal de la plateforme de positionnement XY θ, le moteur à entraînement direct peut réaliser un positionnement de précision à faible centre de gravité et à haute rigidité,répondant aux exigences de l'usinage et de l'inspection de haute précision.

Fonction du produit:

Positionnement de haute précision:Le moteur à entraînement direct obtient une précision de positionnement de micromètre ou même de sous-micromètre grâce à un système de contrôle précis et à une technologie moteur avancée,répondant aux exigences de l'usinage et des essais de haute précision.

Réponse à grande vitesse:Grâce à sa conception à faible inertie et à ses performances dynamiques optimisées, il peut répondre rapidement aux commandes de commande en peu de temps, obtenant un contrôle de mouvement stable et à grande vitesse.

Économie d'énergie et protection de l'environnementEn adoptant des matériaux moteurs et une technologie d'entraînement avancés, le moteur à entraînement direct améliore non seulement les performances, mais réduit également efficacement la consommation d'énergie et le bruit,conformément au concept de fabrication verte.

Conception à haute rigidité:En optimisant la conception structurelle et la sélection des matériaux, les moteurs à entraînement direct améliorent non seulement la rigidité, mais assurent également la stabilité et la durabilité structurelles, assurant ainsi une fiabilité à long terme.

Service personnaliséFournir des solutions de moteur à entraînement direct sur mesure adaptées aux besoins d'application de différents clients, y compris la personnalisation personnalisée de la taille, des paramètres de performance,et fonctions supplémentaires.
